Универсальный станок повышенной точности (класс П) для выполнения чистовых и получистовых токарных работ в условиях единичного и мелкосерийного производства.
Основные возможности:
Точение и растачивание цилиндрических и конических поверхностей
Сверление, зенкерование и развертывание отверстий
Модификации:
Назначение и общие характеристики

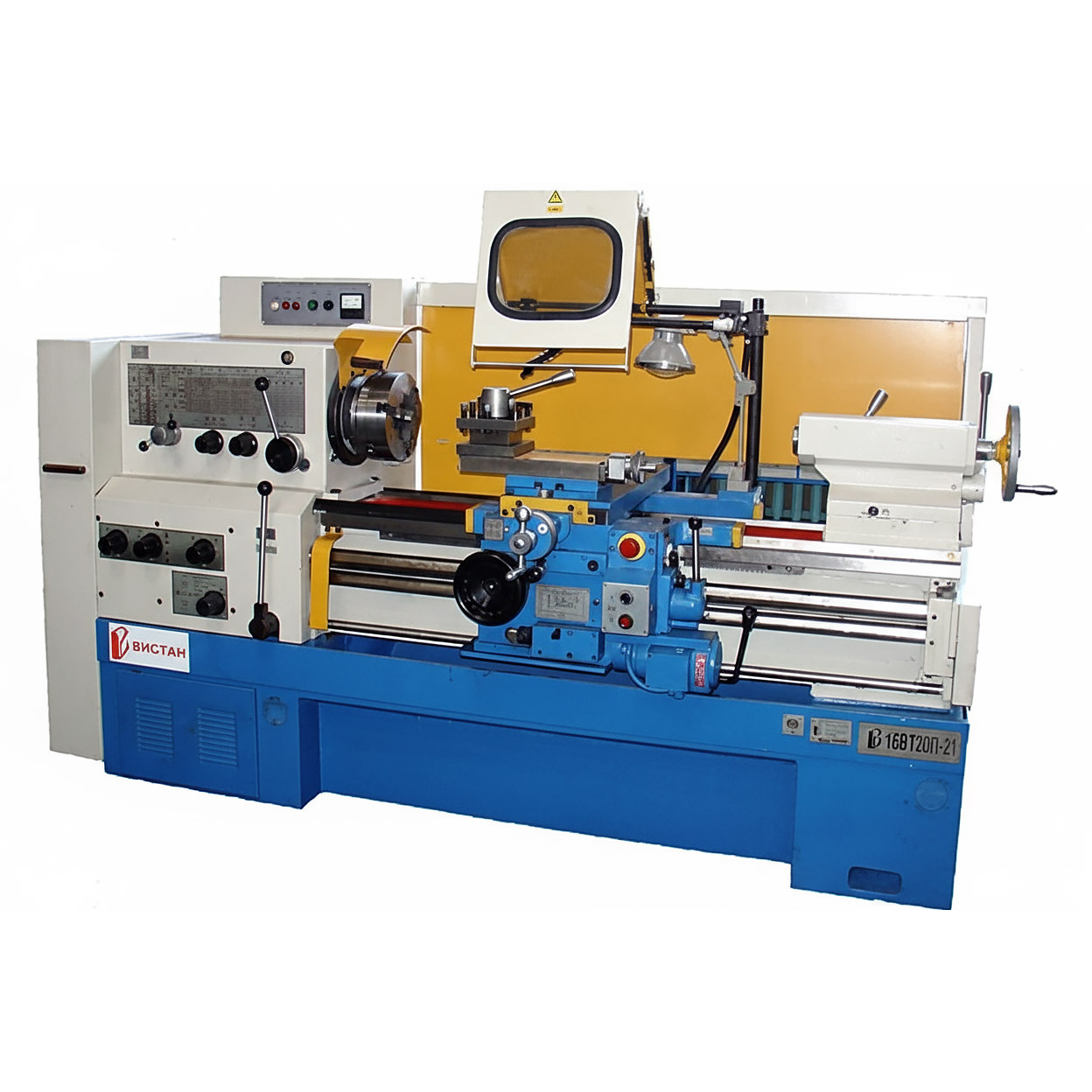

Токарно-винторезный станок модели 16ВТ20П относится к оборудованию повышенного класса точности (класс П по ГОСТ 8-82) и предназначен для выполнения комплексных токарных операций в условиях единичного и мелкосерийного производства. Станок обеспечивает высокоточную обработку деталей, устанавливаемых в центрах или патроне, с соблюдением строгих параметров точности даже при ударных нагрузках.
Технологические возможности
Наружное точение и растачивание цилиндрических и конических поверхностей
Сверление, зенкерование и развертывание отверстий
Нарезание метрических, дюймовых, модульных и питчевых резьб (включая 11 и 19 ниток на дюйм)
Выполнение чистовых и получистовых операций
Модификации и исполнения
16ВТ20П-21 — длина обрабатываемой детали 1000 мм
16ВТ20П-21-65 — длина 1000 мм, увеличенное отверстие в шпинделе Ø65 мм
16ВТ20П-22 — длина обрабатываемой детали 1500 мм
16ВТ20П-22-65 — длина 1500 мм, отверстие в шпинделе Ø65 мм
Конструктивные особенности
Шпиндельный узел:
Прецизионные подшипники качения, не требующие регулировки в процессе эксплуатации
Фланцевый конец шпинделя по ГОСТ 12593 (DIN 55027) с центрирующим конусом 1:4
4 диапазона частот вращения: 12-40, 50-160, 200-630, 500-1600 об/мин
Система переборов 1:32, 1:8, 1:2 и 1,25:1
Системы подач и управления:
Жесткая коробка подач с возможностью нарезания резьб без смены шестерен гитары
Механизм выключения подачи суппорта с точной остановкой на жестком упоре
Масштабные линейки на суппорте для контроля перемещений
Усовершенствованный резцедержатель с улучшенной стабильностью фиксации
Безопасность и эргономика:
Пневморазгрузка задней бабки
Комплекс ограждающих и блокировочных устройств
Монолитное основание, совмещающее функции стружкосборника и резервуара СОЖ
Станок 16ВТ20П оптимален для использования в инструментальных и ремонтных службах предприятий, обеспечивая высокую точность обработки и надежность в эксплуатации.
| Наименование параметра | Значение |
|---|---|
| Наибольшая длина обрабатываемой заготовки, мм | 1000, 1500 |
| Наибольший диаметр обрабатываемой заготовки, мм | |
| устанавливаемой над станиной, мм | 500 |
| обрабатываемой над суппортом, мм | 275 |
| Диаметр отверстия шпинделя, мм | 55 |
| Размер внутреннего конуса шпинделя | Морзе 6 |
| Размер внутреннего конуса пиноли задней бабки | Морзе 5 |
| Высота резца, устанавливаемого в резцедержателе, мм | 25 |
| Наибольшая длина перемещения, мм | |
| резцовых салазок суппорта | 150 |
| продольной каретки | 935 |
| поперечной каретки | 285 |
| пиноли задней бабки | 150 |
| Количество скоростей шпинделя | |
| прямого вращения | 24 |
| обратного вращения | 12 |
| Пределы частот вращения шпинделя, мин⁻¹ | 12,5-1600 в исполнениях 16-2000 |
| Количество подач суппорта | |
| продольных | 24 |
| поперечных | 24 |
| Пределы рабочих подач суппорта, мм/об. | |
| продольных | 0,05-2,8 |
| поперечных | 0,025-1,4 |
| Пределы шагов, нарезаемых резьб | |
| метрических, мм | 0,5-112 |
| модульных, модуль | 0,5-112 |
| дюймовых, число ниток на 1″ | 56-0,5 |
| питчевых, питч | 56-0,5 |
| Скорость быстрых перемещений суппорта, м/мин. | |
| продольных | 3,8 |
| поперечных | 1,9 |
| Мощность привода главного движения, кВт | 11 |
| Род тока питающей сети | переменный трехфазный |
| Напряжение, В | 380 |
| Габаритные размеры станка, мм | |
| длина | 2800, 3300 |
| ширина | 1265 |
| высота | 1505 |
| Масса станка, кг | 3000, 3250 |
| Точность образца-изделия | |
| Постоянство диаметра в поперечном сечении, мм | 0,007 |
| Постоянство диаметра в продольном сечении, мм | 0,02 на дл. 300 |
| Прямолинейность торцевой поверхности, мм | 0,01 на дл. 200 |
Комплектация
Базовая поставка включает:
3-х кулачковый патрон Ø250 мм
Вращающийся центр Морзе 5
Центр Морзе 6
Комплект ключей и шприц смазочный
