Настольный сверлильный станок ГС2112 предназначен для высокоточного сверления, зенкерования и развертывания отверстий диаметром до 12 мм в стали и до 15 мм в чугуне. Оснащен конусом шпинделя В18 ГОСТ 9953, 5-ступенчатой коробкой скоростей (450-4500 об/мин) и электродвигателем мощностью 0.55 кВт. Компактные габариты (780×420×982 мм) и масса 100 кг позволяют легко размещать оборудование в небольших мастерских. Идеально подходит для обработки мелких деталей из черных металлов и сплавов в условиях единичного и серийного производства.

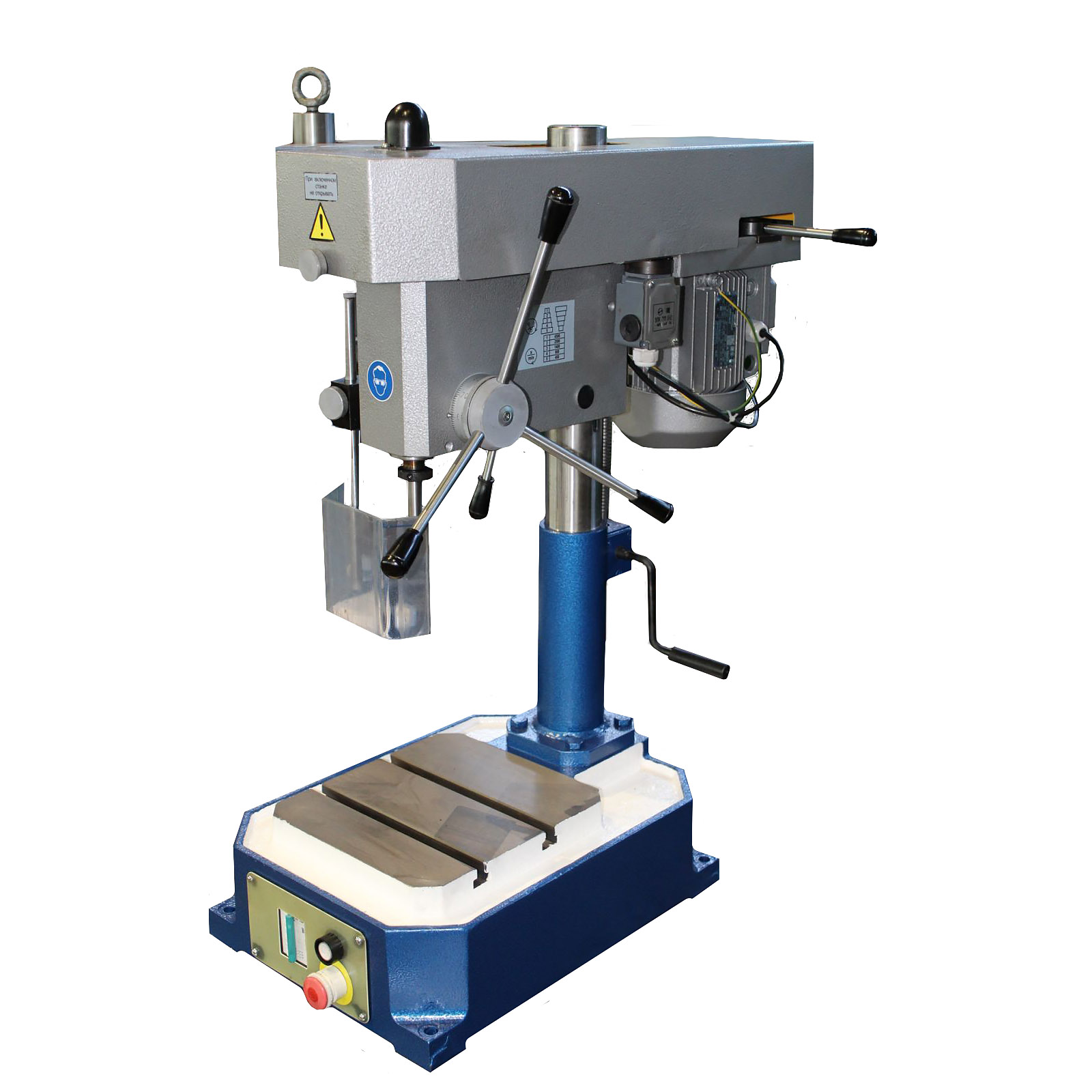

Настольно-сверлильный станок ГС2112
Технические характеристики
Станок настольно-сверлильный модели ГС2112 — профессиональное оборудование для обработки отверстий в металлических заготовках. Предназначен для выполнения технологических операций сверления, рассверливания, зенкерования и развертывания в стали, чугуне и других металлах. Станок демонстрирует высокую точность благодаря жесткой чугунной конструкции и точной посадке шпинделя с вылетом 190 мм.
Основные технические особенности включают пятиступенчатую систему изменения частоты вращения шпинделя (диапазон 450-4500 об/мин), возможность установки дополнительной системы охлаждения и тумбы для хранения инструмента. Конструкция предусматривает плавную регулировку вертикального положения сверлильной головки с рабочим ходом 250 мм, что обеспечивает удобство при обработке заготовок разной высоты.
Станок соответствует классу электрооборудования I по ГОСТ 12.2.007.0-75 и работает от трехфазной сети 380В. Широкий диапазон регулировки расстояния от шпинделя до стола (100-450 мм) позволяет обрабатывать детали сложной конфигурации.
| Наименование параметра | Значение параметра |
|---|---|
| Наибольший условный диаметр сверления, мм | 12 |
| Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм, не менее | 190 |
| Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм: | |
| наибольшее, не менее | 450 |
| наименьшее, не более | 100 |
| Наибольший ход шпинделя, мм, | 100 |
| Наибольший ход сверлильной головки, мм | 250 |
| Размер конуса шпинделя | В18 ГОСТ 9953 |
| Размеры рабочей поверхности плиты, мм | |
| ширина | 250 |
| длина | 250 |
| Количество Т-образных пазов | 2 |
| Расстояние между пазами | 100 |
| Ширина паза, мм | 14 Н14 |
| Количество скоростей шпинделя | 5 |
| Пределы частот вращения шпинделя, об/мин | 450, 800, 1400, 2500, 4500* |
| Габаритные размеры станка, мм, не более: | |
| ширина | 420 |
| длина | 780 |
| высота | 982 |
| Масса станка, кг, не более | 100 |
| Габариты тумбы(LxBxH), мм, не более | 505х405х720 |
| Масса тумбы, кг, не более | 38 |
| Габариты системы охлаждения(LxBxH), мм, не более | 350х250х365 |
| Масса системы охлаждения, кг | 10,5 |
| Характеристика электрооборудования: | |
| Род тока питающей сети | переменный, трехфазный |
| Частота тока | 50± 1 |
| Напряжение, В | |
| питающей сети | 380±38 |
| цепи управления | 220 |
| Характеристика электродвигателя главного привода: | |
| номинальная мощность, кВт | 0,55 |
| частота вращения, мин⁻¹ | 1500 синхронная |
| Класс электрооборудования по ГОСТ 12.2.007.0-75 | I |
Комплектация
| Обозначение | Наименование | Количество | |
|---|---|---|---|
| 044.0000.000 | Станок в сборе | 1 | |
| Документы | |||
| 044.0000.000 РЭ | Руководство по эксплуатации | 1 | |
| Изделия, поставляемые по требованию заказчика за отдельную плату | |||
| Патрон сверлильный | |||
| 6150-4029-01 | 1 | ||
| ТУ РБ 00223728.021 | |||
| Тиски 7200-0210 | 1 | ||
| ГОСТ 16518 – 96 | |||
| Допускается замена вышеуказанных принадлежностей на принадлежности с аналогичными техническими данными. | |||
