Гидравлические гильотинные ножницы НА3719 для высокоточной резки листового металла толщиной до 8 мм и шириной до 6000 мм. Оснащены регулируемым задним упором (до 500 мм), гидравлической прижимной системой и шариковыми опорами рабочего стола. Ключевые преимущества: низкое энергопотребление (7.5 кВт), производительность до 30 ходов/минуту, возможность модернизации ЧПУ. Применяется в металлообработке, машиностроении и производстве металлоконструкций.

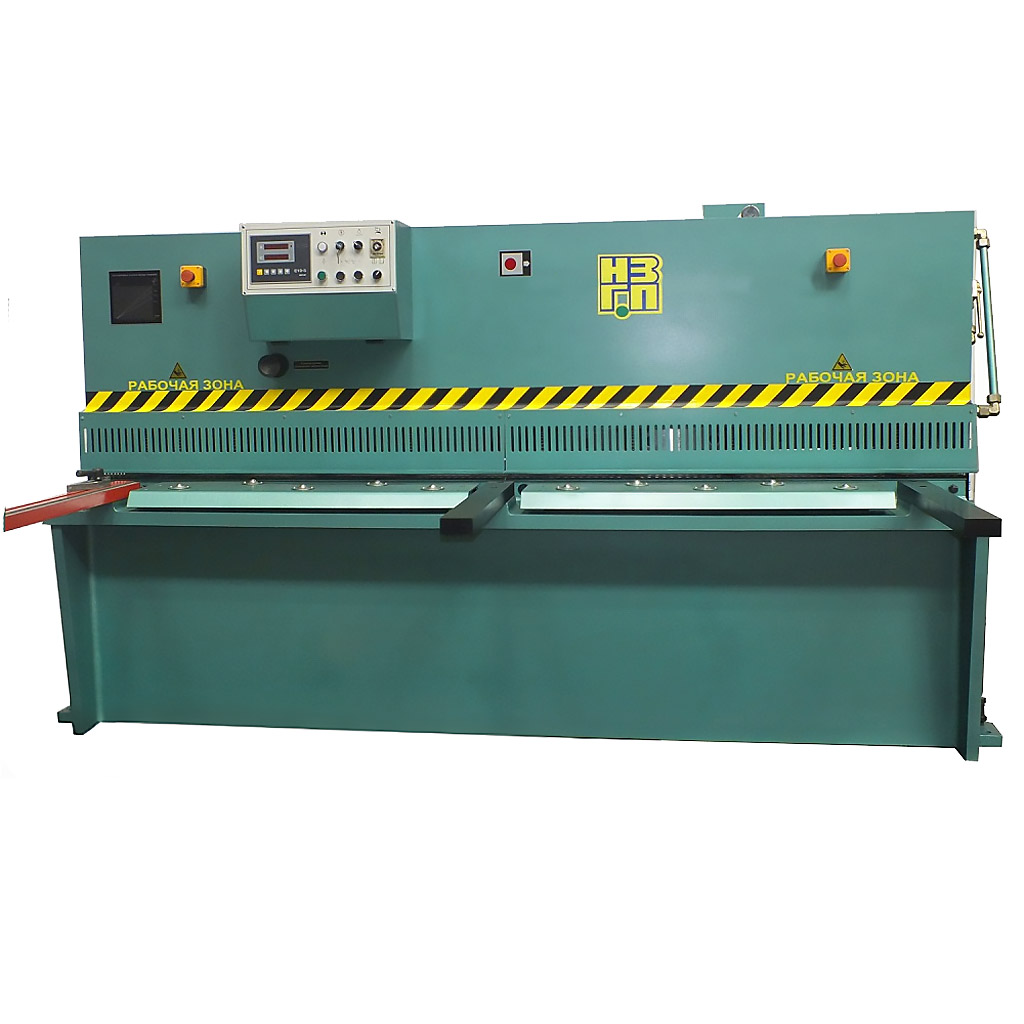

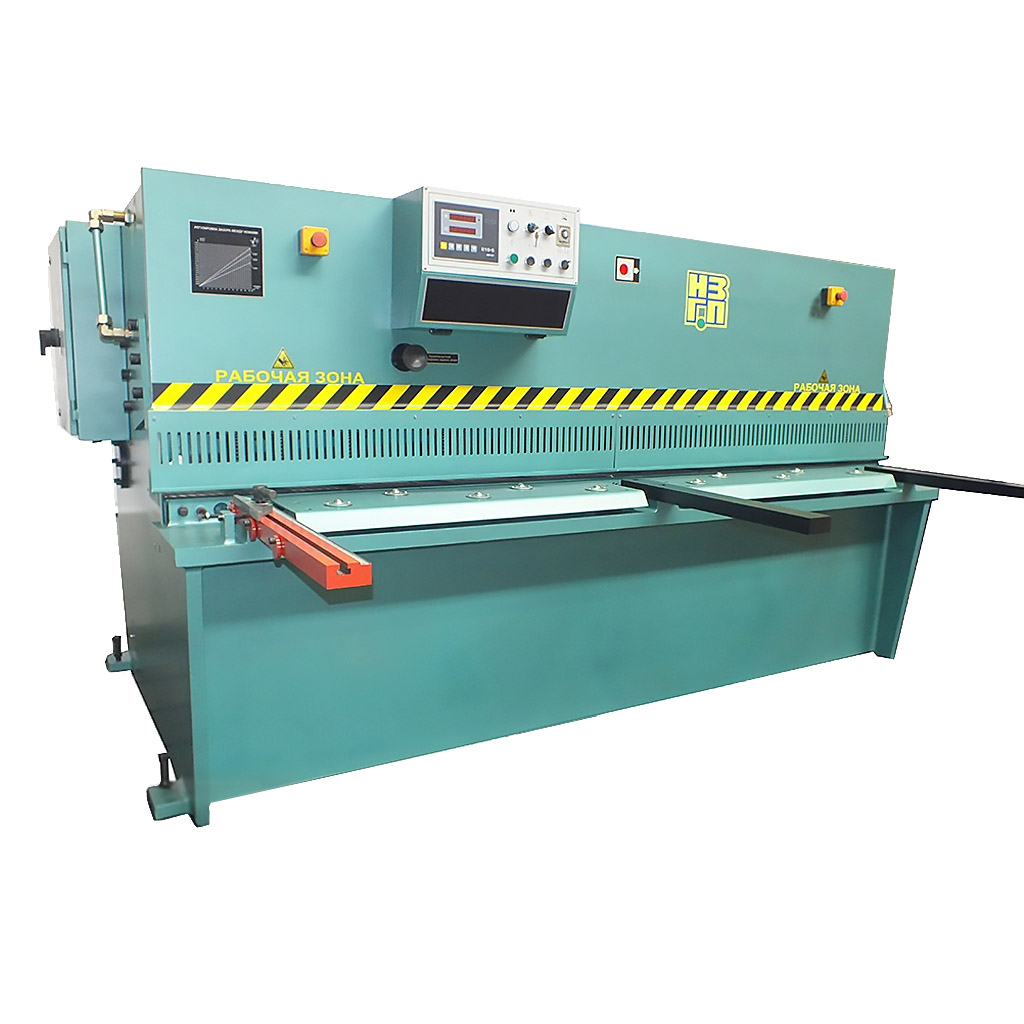

Гильотинные ножницы НА3719
Технические характеристики
Гильотинные ножницы: современное оборудование для резки металла
Гильотинные ножницы представляют собой высокотехнологичное оборудование, превосходящее аналогичные модели других производителей по ключевым эксплуатационным параметрам. Станки, работающие по гильотинному принципу, обеспечивают точный прямолинейный раскрой листового металла в продольном и поперечном направлениях. Широкое применение в машиностроении, производстве металлоконструкций и строительной индустрии формирует устойчивый рыночный спрос, что стимулирует постоянное совершенствование и выпуск новых модификаций оборудования.
Конструктивные особенности современных гильотинных ножниц
Современные модели разработаны с учетом всех требований, предъявляемых к металлорежущему оборудованию. Основу конструкции составляет мощная станина из высококачественного металла, на которой смонтированы следующие узлы:
- Прижимная балка — оснащена гидравлическими цилиндрами (от 8 штук), создающими необходимое усилие фиксации. Возврат прижима в исходное положение осуществляется пружинным механизмом.
- Ножевая балка — сварная конструкция повышенной жесткости с опорой на эксцентриковые механизмы, служащая для установки режущих ножей.
- Рабочий стол — обеспечивает точное позиционирование обрабатываемого материала.
- Передний угловой упор — позволяет выполнять резку под заданным углом.
- Задний упор — расположен на ножевой балке в нижней части, состоит из двух направляющих с болтовым креплением. Регулировка осуществляется электродвигателем или вручную (с помощью регулировочного колеса) в диапазоне 20-500 мм. Для отрезания фрагментов большего размера предусмотрено переведение упора в заднее положение.
Комплектация и принцип работы
Базовая комплектация включает переносную педаль управления и защитную решетку. Принцип работы модели НА3718 соответствует классической схеме: разрезаемый лист подается на рабочий стол, фиксируется задним упором по заданному размеру, гидравлические цилиндры прижимают материал, после чего ножевая балка выполняет резку из верхнего положения с последующим возвратом в исходную позицию.
Эксплуатационные преимущества
- Энергоэффективность — низкое потребление электроэнергии при высокой производительности
- Качество реза — наклонная конструкция ножа обеспечивает ровный рез без деформации материала с гладкой кромкой без зазубрин и окалины
- Надежность и долговечность — использование качественных материалов и современной производственной базы гарантирует длительный срок службы
- Эргономика управления — интуитивная конструкция не требует длительного обучения персонала
- Высокая производительность — возможность оснащения ЧПУ позволяет полностью автоматизировать технологический процесс, а вспомогательные устройства минимизируют временные затраты
Оборудование демонстрирует оптимальное сочетание точности, надежности и функциональности, отвечая требованиям современного промышленного производства.
| Модель | НА3716 | НА3718 | НА3719 |
| Наибольшая толщина разрезаемого листа, мм | 4 | 6 | 8 |
| Наибольшая ширина разрезаемого листа, мм | 2000-4000 | 2000-6000 | 2000-6000 |
| Наибольшая длина отрезаемой полосы по заднему упору, мм | 600 | 600 | 600 |
| Число ходов ножа в минуту | 12-30 | 12-30 | 12-30 |
| Угол резки | 30′-1°30′ | 30′-1°30′ | 30′-2° |
| Потребляемая мощность, кВт | 5.5 | 7.5 | 11 |
| Габаритные размеры | |||
| Габариты, мм | 2600х1430х1450 | 2650х1500х1600 | 2680х1680х1700 |
| Базовая комплектация |
|---|
| 1. Гильотинные ножницы в сборе; |
| 2. Пульт управления (контроллер) ножницами; |
| 3. Педаль управления — переносная; |
| 4. Рабочий стол оснащенный шариковыми опорами; |
| 5. Электрошкаф управления ножницами; |
| 6. Решетчатое ограждение зоны реза металла; |
| 7. Стандартный задний моторизированный упор; |
| 8. Электронный счетчик ходов; |
| 9. Руководство по эксплуатации, ЗИП, паспорт; |
| Дополнительное оборудование |
|---|
| 1. Установка числового программного управления — ЧПУ; |
| 2. Установка системы подогрева рабочей жидкости; |
| 3. Моторизированный задний упор с увеличенным ходом; |
| 4. Моторизированный задний упор с возможностью подъема над листом; |
| 5. В зависимости от модели — установка дополнительной секции для возможности рубки сортового и профильного проката; |
| 6. Два типа рольгангов для более легкого передвижения разрезаемого металла в зону реза; |
| 7. Два типа откатных тележек для облегчения вывоза отрезаемых заготовок из зоны ножниц; |
| 8. Пневматическая поддержка тонкого листа; |
| 9. Передний боковой упор; |
| 10. Фронтальные удлинители рабочего стола; |
| 11. Освещение рабочей зоны с лазерным указателем линии реза; |
| 12. Стандартная упаковка; |
| 13. Морская упаковка; |
| 14. Упаковка для условий крайнего севера. |
