Механические гильотинные ножницы НЛ3418Б предназначены для холодной резки листового и полосового металла толщиной до 6,3 мм и шириной 2000 мм. Оборудование оснащено кривошипным механизмом с наклонным ножом, обеспечивающим чистый рез с минимальной деформацией заготовки. Ключевые особенности: максимальное усилие реза 200 кН, регулируемый зазор ножей, задний и боковой упоры для точного позиционирования, кнопочно-педальное управление. Мощность главного привода — 11 кВт. Подходит для эксплуатации в цеховых условиях.

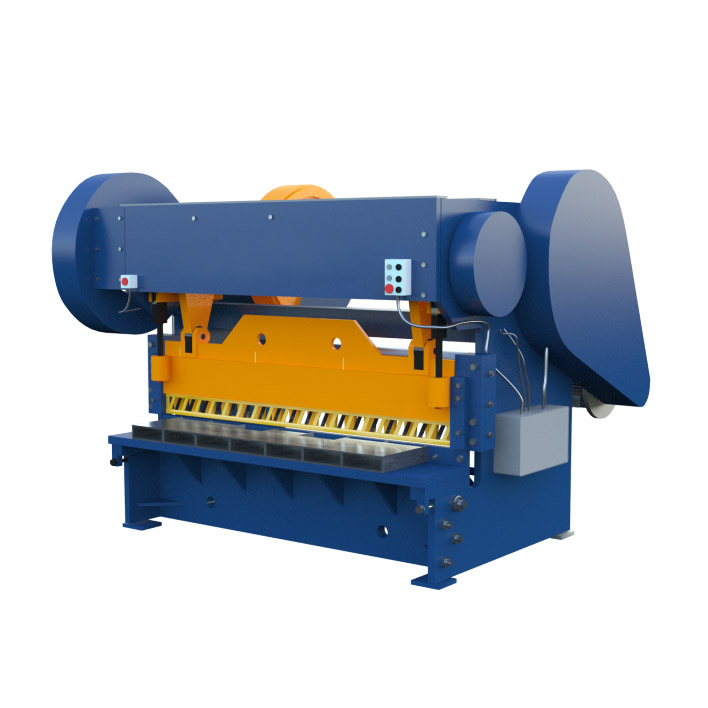

Гильотинные ножницы механические НЛ3418Б
Технические характеристики
Назначение и возможности
Механические гильотинные ножницы модели НЛ3418Б предназначены для высокоточной холодной резки листового и полосового металлопроката. Оборудование обеспечивает качественную резку листов толщиной до 6,3 мм при рабочей ширине 2000 мм. Технология резки реализуется как по предварительной разметке, так и с использованием регулируемых упоров с минимальной длиной отреза 70 мм.
Конструктивные особенности
-
Сварная станина повышенной жесткости
-
Кривошипно-шатунный механизм режущего узла
-
Наклонный подвижный нож (угол 1°30°) для плавного прорезания
-
Двухвальный редуктор для надежной передачи усилия
-
Пневматическая система прижима заготовки
-
Централизованная система смазки узлов
Технические преимущества
-
Ресурс службы превышает 10 лет даже при интенсивной эксплуатации
-
Регулировка зазора режущих кромок для различных материалов
-
Четырехгранные ножи из инструментальной стали 6ХВ2С
-
Возможность поворота режущих кромок для продления срока службы
-
Кнопочно-педальное управление для удобства оператора
Область применения
Оборудование востребовано в:
-
Металлообрабатывающих цехах
-
Производствах строительных конструкций
-
Машиностроительных предприятиях
-
Ремонтных мастерских
Ножницы НЛ3418Б демонстрируют стабильную работу в различных условиях, включая пониженные температуры и эксплуатацию вне помещений. Конструкция обеспечивает простоту технического обслуживания и доступность запасных частей.
| Максимальное усилие реза, кН | 200 |
| Лист | 6,3×2000 |
| Угол наклона подвижного ножа | 1º 30ʹ |
| Наименьшая длина отрезаемой полосы при работе с задним упором, мм | 70 |
| Частота ходов ножа, мин-1 | |
| холостых, не менее | 50 |
| при наибольших размерах отрезаемого листа | 22 |
| Габаритные размеры, мм | 2865×1850×1960 |
| Масса, кг | 3970 |
| Мощность главного привода, кВт | 11 |
Комплектация и опции
Базовая комплектация включает:
- педаль управления;
- подсветка рабочей зоны;
- кнопка аварийного останова;
- боковой упор;
- ножи с четырьмя рабочими гранями;
- упор задний;
- ограждение рабочей зоны.
Дополнительные опции:
- централизованная система смазки или автоматическая;
- лазерный указатель линии реза;
- передние удлинители рабочего стола;
- шариковые опоры на рабочем столе;
- рольганги приводные и не приводные;
- тележка откатная приводная и не приводная;
- упор задний с системой ЧПУ, с точностью позиционирования 0,1 мм;
- угловой передний упор.
