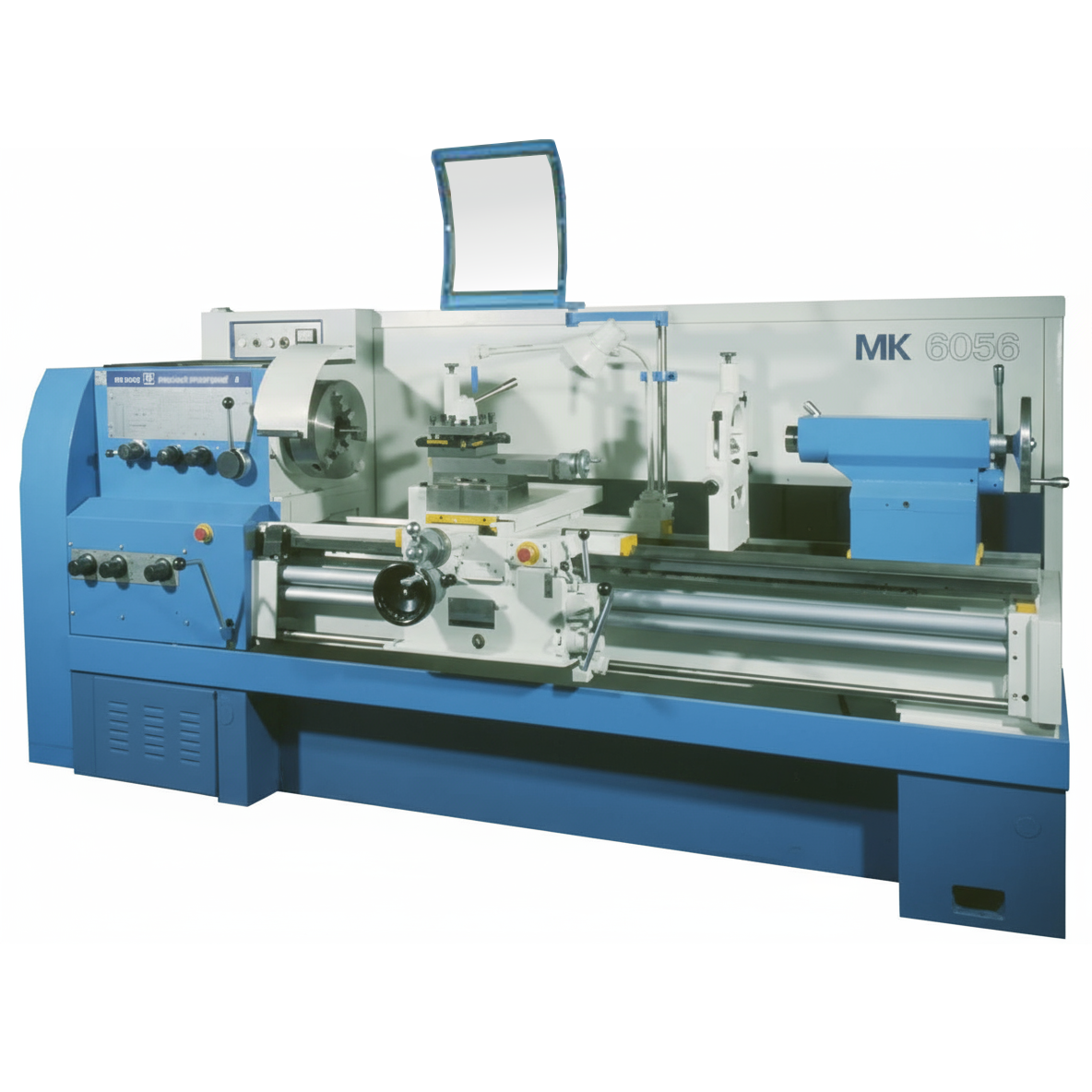

Универсальные токарно-винторезные станки для высокоточной обработки
Станки предназначены для выполнения полного комплекса токарных операций, включая:
-
обтачивание и растачивание цилиндрических и конических поверхностей;
-
нарезание метрических, дюймовых, модульных и питчевых резьб (наружных и внутренних);
-
сверление, зенкерование и развертывание отверстий.
Точность обработки:
-
Отклонение от цилиндричности: не более 7 мкм
-
Отклонение от конусности: не более 20 мкм на длине 300 мм
-
Отклонение от прямолинейности торцевой поверхности: не более 16 мкм на диаметре 300 мм
Конструктивные особенности:
-
Механический фрикцион: Предотвращает повреждение механизмов при перегрузках
-
Привод быстрых перемещений суппорта: Повышает производительность при вспомогательных операциях
-
Аэростатическая разгрузка задней бабки: Обеспечает легкое и точное перемещение
-
Закаленные направляющие станины (HRCэ 49…57): Гарантируют повышенную износостойкость и сохранение точности в течение длительного срока службы
Модельный ряд:
Модификации с индексом «Г» оснащены выемкой в станине для обработки деталей увеличенного диаметра. Для работы с деталями стандартного размера выемка может быть закрыта специальным «мостиком».
Дополнительное оборудование:
Станок может комплектоваться устройством цифровой индикации (УЦИ) для визуального контроля перемещений и повышения точности обработки.
Технические характеристики
| Наименование параметра |
Значение |
| Наибольший диаметр заготовки, устанавливаемой над станиной |
500 мм |
| Наибольший диаметр обрабатываемой заготовки |
|
|
над станиной |
500 мм |
|
над суппортом |
290 мм |
|
над выемкой в станине (только для модели с буквой Г) |
710 мм |
| Наибольшая длина обрабатываемой заготовки |
|
|
МК6056 |
1000 мм |
|
МК6057, МК6057Г |
2000 мм |
|
МК6058, МК6058Г |
1500 мм |
| Диаметр цилиндрического отверстия в шпинделе |
55 мм |
| Количество скоростей шпинделя |
|
|
прямого вращения |
22 |
|
обратного вращения |
9 |
| Диапазон частот вращения шпинделя |
16…2000 мин⁻¹ |
| Количество подач суппорта |
|
|
продольных |
24 |
|
поперечных |
24 |
| Наибольшая высота резца |
25 мм |
| Пределы рабочих подач суппорта |
|
|
продольных |
0,050…2,8 мм/об |
|
поперечных |
0,025…1,4 мм/об |
| Пределы шагов нарезаемых резьб |
|
|
метрических |
0,5…112 мм |
|
модульных |
0,5…112 модулей |
|
дюймовых |
56…0,5 ниток на 1″ |
|
питчевых |
56…0,5 питчей |
| Скорость быстрых перемещений суппорта |
|
|
продольных |
3,8 м/мин |
|
поперечных |
1…9 м/мин |
| Наибольший крутящий момент |
1 кН·м |
| Мощность привода главного движения |
11 кВт |
| Суммарная потребляемая мощность |
12,5 кВт |
| Габаритные размеры станка |
|
|
длина |
МК6056 — 2800 мм
МК6057(Г) — 3852 мм
МК6058(Г) — 3367 мм |
|
ширина |
1265 мм |
|
высота |
1485 мм |
| Масса |
|
|
МК6056 |
3100 кг |
|
МК6057, МК6057Г |
3680 кг |
|
МК6058, МК6058Г |
3400 кг |
| Род тока питающей сети |
Переменный трехфазный |
| Частота тока |
50 Гц |
| Напряжение |
380 В |
Комплектация
| Наименование |
Количество |
| Комплект сменных зубчатых колес |
1 комплект |
| Резцедержатель 4-х позиционный |
1 штука |
| Патрон 3-х кулачковый |
1 штука |
| Центр МОРЗЕ-5 ПТ |
1 штука |
| Центр вращающийся А-1-5-Н-П |
1 штука |
| Инструмент для обслуживания станка |
1 комплект |
