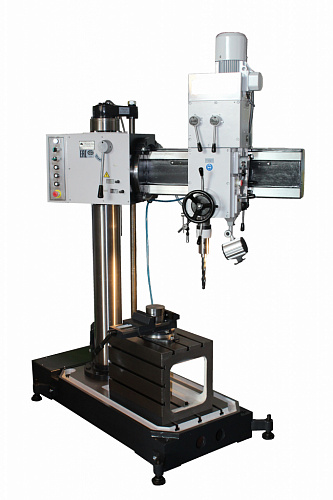

Радиально-сверлильный станок 2К522-03 предназначен для обработки отверстий в металлических деталях различного размера. Оборудование позволяет выполнять сверление, зенкерование, развертывание и нарезание резьб в стали, чугуне и других сплавах (кроме пожароопасных). Станок отличается возможностью обработки под разными углами и комплектуется регулируемым шпинделем с 12 ступенями скорости. Удобная конструкция с ручным управлением обеспечивает точность работ. Подходит для использования в производственных и ремонтных мастерских. +
Радиально-сверлильный станок 2К522-03
Технические характеристики
Станок обеспечивает точную обработку отверстий в деталях различных габаритов и конфигураций. Конструкция с регулируемым вылетом шпинделя (300-800 мм) и радиусом сверления до 900 мм позволяет работать с крупногабаритными заготовками. Универсальная система крепления инструмента (конус Морзе 4) и возможность наклона шпинделя на 360° обеспечивают гибкость в эксплуатации.
| Наименование параметра | Значение параметра |
|---|---|
| Наибольший диаметр сверления в стали 45 ГОСТ1050, мм | 32 |
| Наибольший диаметр нарезаемой резьбы (Сталь 45) | М16 |
| Вылет шпинделя (расстояние от оси шпинделя до образующей колонны, измеряемое в плоскости, параллельной направляющим рукава и проходящей через ось колонны), мм: | |
| наибольший, не менее | 800 |
| наименьший, не более | 300 |
| Радиус сверления (расстояние от оси шпинделя до оси колонны), мм: | |
| наибольший, не менее | 900 |
| наименьший, не более | 430 |
| Расстояние от нижнего торца шпинделя до зеркала основания, мм: | |
| наибольшее, не менее | 960 |
| наименьшее, не более (ниже зеркала плиты) | Минус 220 |
| Расстояние от оси шпинделя в горизонтальном его положении до пола, мм: | |
| наибольшее, не менее | 1470 |
| наименьшее, не более | 550 |
| Число ступеней частоты вращения шпинделя | 12 |
| Частота вращения шпинделя, об/мин | 45, 63, 90, 125, 180, 250, 355, 500, 710, 1000, 1400, 2000 |
| Число ступеней механических подач шпинделя | 4 |
| Механические подачи шпинделя, мм/об | 0,056; 0,1; 0,18; 0,32 |
| Наибольший крутящий момент на шпинделе, Н·м | 120 |
| Наибольшее усилие подачи, кН | 7 |
| Мощность привода главного движения, кВт | 1,5 |
| Габаритные размеры станка, мм: | |
| Длина | 1480 |
| (с устройством подачи СОЖ) | 1720 |
| ширина | 940 |
| высота | 1990 |
| Масса станка, без приспособлений, поставляемых за отдельную плату, кг, не более | 1100 |
| Колонна | |
| Диаметр колонны, мм | 180 |
| Рукав | |
| Наибольшее вертикальное перемещение рукава по колонне, мм | 930 |
| Суммарный угол поворота рукава вокруг оси колонны (вертикальная ось). | 360° |
| Суммарный угол поворота рукава вокруг горизонтальной оси. | 360° |
| Зажим на колонне | ручной |
| Сверлильная головка | |
| Наибольший ход по направляющим рукава, мм | 500 |
| Суммарный угол поворота сверлильной головки вокруг горизонтальной оси. | 360° |
| Зажим головки на направляющих рукава | ручной |
| Шпиндель | |
| Ход шпинделя, мм: | |
| наибольший | 250 |
| на 1 оборот штурвала | 100, 48 |
| на 1 деление лимба | 1 |
| на выбивку инструмента, не более | 15 |
| Конус шпинделя внутренний | Морзе 4 АТ6 |
| ГОСТ 25557 | |
| Плита фундаментная | |
| Размер рабочей поверхности, мм: | |
| ширина | 630±5 |
| длина (до фланца колонны) | 800 |
| высота | 180±3 |
| Количество пазов | 3 |
| Ширина паза по ГОСТ 1574, мм | 18 |
| Расстояние между пазами, мм | 160 |
| Присоединительные размеры плиты для фундамента, мм | 548х1148 |
| Стол прямоугольный съемный | |
| Размер рабочей поверхности, мм: | |
| горизонтальной | 360х500 |
| вертикальной | 400х500 |
| Ширина паза, мм | 14Н12 |
| Расстояние между пазами, мм | 100 |
| Количество пазов на поверхности: | |
| горизонтальной | 3 |
| вертикальной | 3 |
