Вертикально-сверлильный станок модели 2Т125 предназначен для точной обработки отверстий в деталях из стали, чугуна и цветных металлов. Основные операции: сверление, рассверливание, зенкерование, развертывание и нарезание резьб до М20. Оснащен 8-ступенчатой коробкой скоростей (80-2000 об/мин) и тремя механическими подачами шпинделя. Станок отличается надежной конструкцией с вылетом шпинделя 260 мм, возможностью обработки отверстий диаметром до 32 мм в чугуне и 25 мм в стали. Компактные габариты (770×540×2140 мм) и масса 450 кг позволяют легко интегрировать оборудование в производственную линию.

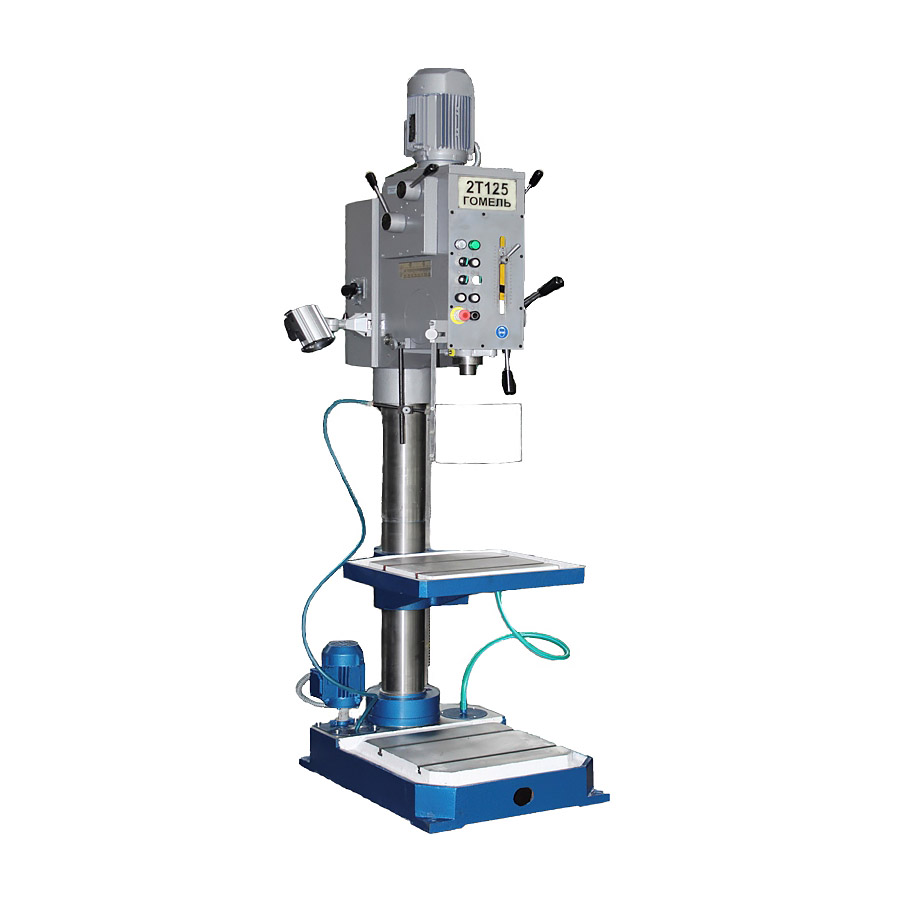

Вертикально-сверлильный станок 2Т125
Технические характеристики
Вертикально-сверлильный станок модели 2Т125 представляет собой профессиональный станок для металлообработки, предназначенный для выполнения широкого спектра операций: сверления, рассверливания, зенкерования, развертывания и нарезания резьб метчиками. Конструкция станка обеспечивает высокую жесткость и точность позиционирования благодаря колонне диаметром 120 мм и вылету шпинделя 260 мм.
Станок оснащен 8-ступенчатой коробкой скоростей с диапазоном частот вращения шпинделя от 80 до 2000 об/мин и тремя механическими подачами (0,1; 0,2; 0,3 мм/об). Мощность главного привода составляет 1,5 кВт, что обеспечивает крутящий момент до 70 Н·м и усилие подачи 6000 Н. Станок комплектуется поворотным столом размером 400×500 мм с возможностью перемещения по колонне на 670 мм и углом поворота 180°.
Оборудование оптимально подходит для обработки деталей в условиях единичного и серийного производства. Конус шпинделя Морзе 3 обеспечивает быструю смену инструмента. Температурный режим эксплуатации: от +1 до +35°С при влажности до 80%.
| Наименование параметра | Значение параметра |
|---|---|
| Наибольший, условный диаметр сверления, мм: | |
| Сталь 45 по ГОСТ 1050 | 25 |
| Чугун СЧ20 по ГОСТ 1412 | 32 |
| Наибольший диаметр нарезаемой резьбы (Сталь 45) | М20 |
| Расстояние от оси шпинделя до образующей колонны (вылет), мм | 260 |
| Расстояние от торца шпинделя до стола, мм: | |
| наименьшее, не более | 0 |
| наибольшее, не менее | 810-5 |
| Расстояние от торца шпинделя до плиты, мм: | |
| наименьшее, не более | 940-5 |
| наибольшее, не менее | 1100-5 |
| Число ступеней частоты вращения | 8 |
| Число ступеней механических подач шпинделя | 3 |
| Частота вращения шпинделя, об/мин | 80, 125, 200, 310, 500, 800, 1250, 2000 |
| Механические подачи шпинделя, мм/об | 0,1; 0,2; 0,3 |
| Наибольший крутящий момент на шпинделе, Н·м, не менее | 70 |
| Наибольшее усилие подачи шпинделя, Н | 6000 |
| Мощность привода главного движения, кВт | 1,5 |
| Габаритные размеры станка, мм, не более | |
| длина | 770 |
| ширина | 540 |
| высота | 2140 |
| Масса станка без приспособлений, поставляемых за отдельную плату, кг, не более | 450 |
| Колонна | |
| Диаметр колонны, мм | 120 |
| Стол | |
| Размеры рабочей поверхности, мм | 400×500 |
| Наибольшее перемещение стола по колонне, мм | 670 |
| Угол поворота стола с кронштейном вокруг оси колонны в положении кронштейна над помпой, град | 180 |
| Количество пазов | 2 |
| Ширина паза по ГОСТ 1574 | 14 |
| Расстояние между пазами, мм | 160 |
| Зажим на колонне | ручной |
| Шпиндель | |
| Внутренний конус шпинделя | Морзе 3 |
| Ход шпинделя, мм: наибольший | 160 |
| на 1 оборот лимба | 100,48 |
| на 1 деление лимба | 1 |
| Плита фундаментная | |
| Размер рабочей поверхности, мм: | |
| ширина | 525 |
| длина (до фланца колонны) | 500 |
| высота | 140 |
| Количество пазов | 2 |
| Ширина паза по ГОСТ 1574 | 14 |
| Расстояние между пазами, мм | 200 |
Комплектация
| Обозначение | Наименование | Количество |
|---|---|---|
| 010.0000.000 | Станок в сборе | 1 |
| Инструмент и принадлежности | ||
| Втулки ГОСТ 13598-85 | ||
| 6100-0142 | 1 | |
| 6100-0143 | 1 | |
| Клин 7851-0012 ГОСТ 3025-78 | 1 | |
| 2К52-1.9000.000 | Рукоятка | 1 |
| 2К52-1.89.10.000 | Ключ для электрошкафа | 1 |
| 007.2000.001 | Ключ для сливных пробок | 1 |
| Документы | ||
| 010.0000.000РЭ | Руководство по эксплуатации | 1 |
| Комплект документов на покупную аппаратуру и оборудование (документация поставщика) | ||
| Поставляется по требованию заказчика за отдельную плату | ||
| Тиски 7200-0215 ГОСТ 16518-96 с комплектом деталей крепления | 1 | |
| Патрон сверлильный 6150-4029-03 | 1 | |
| ТУ РБ 0022.3728.021-95 | ||
| 045.0730.000 | Патрон резьбонарезной | 1 |
| Головки ТУ РБ 00223728.001 | ||
| 6251-4002-02 (М5) | 1 | |
| 6251-4002-03 (М6) | 1 | |
| 6251-4002-04 (М8) | 1 | |
| 6251-4002-05 (М10) | 1 | |
| 6251-4002-06 (М12) | 1 | |
| Допускается замена принадлежностей, включенных в таблицу, на принадлежности с аналогичными техническими данными. | ||
