Вертикально-сверлильный станок модели 2Т150 предназначен для выполнения широкого спектра операций: сверление, зенкерование, развертывание отверстий и нарезание резьб метчиками в стали, чугуне и других металлах. Основные характеристики: наибольший диаметр сверления 50 мм в стали и 60 мм в чугуне, 12 скоростей вращения шпинделя (40-1730 об/мин), автоматическое реверсирование при нарезании резьбы и точность обработки отверстий до класса Н9. Станок оснащен механической подачей шпинделя, поворотным столом на 180° и параметрами питания 380В/50Гц.

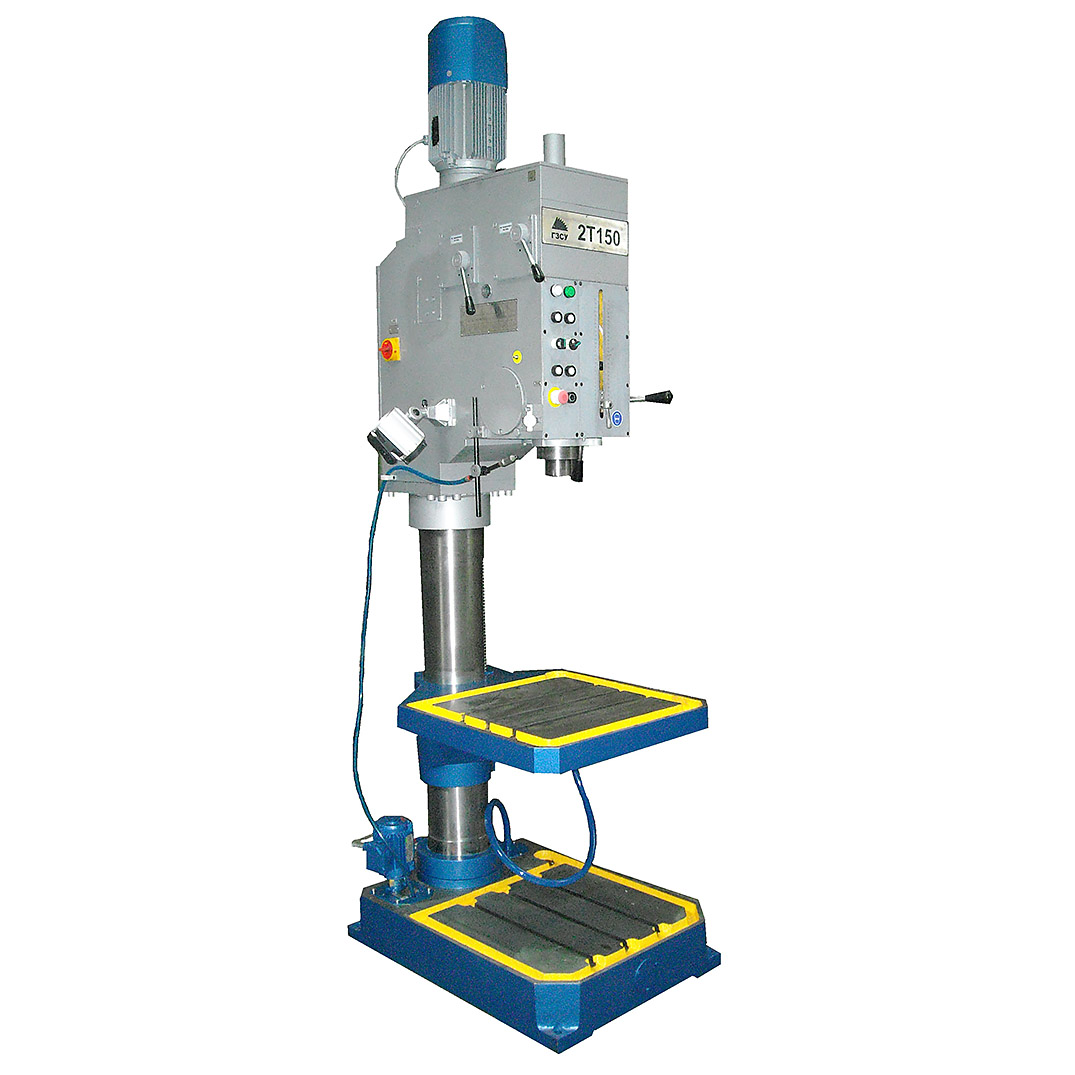

Вертикально-сверлильный станок 2Т150
Технические характеристики
Вертикально-сверлильный станок 2Т150 — профессиональное оборудование для металлообработки, обеспечивающее высокую точность сверления, зенкерования, развертывания отверстий и нарезания резьб до М42 в стальных заготовках. Конструкция станка позволяет обрабатывать детали как на рабочем столе, так и на фундаментной плите, благодаря вылету шпинделя 360±2 мм и расстоянию до плиты до 1200 мм.
Ключевые особенности: 9-ступенчатая подача шпинделя (0.06-1.5 мм/об), автоматическое отключение подачи при достижении глубины сверления, система охлаждения с отдельным двигателем 0.18 кВт. Станок комплектуется несколькими комплектами втулок ГОСТ 13598 и клиньев ГОСТ 3025 для точной фиксации инструмента.
Технические параметры:
| Наименование параметра | Значение параметра |
|---|---|
| Наибольший условный диаметр сверления, мм | |
| в стали 45 ГОСТ 1050, НВ 207…229 | 50 |
| в чугуне СЧ 20 ГОСТ 1412 | 60 |
| Наибольший диаметр нарезаемой резьбы в стали 45 ГОСТ 1050 | М42 |
| Точность отверстий после развертывания | Н9 |
| Шероховатость обработанных поверхностей, после развертывания, не более | Ra 1,6 |
| Точность нарезаемой резьбы | 7Н по ГОСТ 16093 |
| Вылет шпинделя (расстояние от оси шпинделя до образующей колонны),мм | 360±2 |
| Расстояние от торца шпинделя до поверхности стола, мм | |
| наибольший, не менее | 750 |
| наименьший, не более | 210 |
| Расстояние от торца шпинделя до рабочей поверхности плиты (при вдвинутом шпинделе), мм не менее | 1200 |
| Обозначение конца шпинделя по ГОСТ 24634 | |
| Ход шпинделя, мм | Морзе 5 АТ6 |
| наибольший, не менее | 260 |
| на оборот штурвала | 122,46 |
| Диаметр колонны, мм | 180 |
| Число ступеней частот вращения шпинделя | 12 |
| Пределы оборотов шпинделя, об/мин | 40, 56, 80, 112, 160, 224, 315, 450, 630, 900, 1250, 1730 |
| Число ступеней рабочих подач | 9 |
| Пределы подач шпинделя, мм/об | 0,06; 0,09; 0,135; 0,2; 0,3; 0,45; 0,68; 1,0; 1,5 |
| Наибольший крутящий момент на шпинделе, Н·м | 400 |
| Наибольшее усилие подачи, Н | 15000 |
| Размеры рабочей поверхности плиты, мм, не менее | |
| длина | 615 |
| ширина | 630 |
| Размеры рабочей поверхности стола, мм, не менее | |
| длина | 610 |
| ширина | 605 |
| Количество Т – образных пазов, мм | |
| стола | 3 |
| плиты | 3 |
| Ширина Т – образных пазов, мм | |
| стола | 18Н12 |
| плиты | 18Н14 |
| Расстояние между Т – образными пазами, мм | |
| стола | 100 |
| плиты | 125 |
| Перемещение стола, мм, не менее | 540 |
| Угол поворота стола вокруг колонны | 180° |
| Отключение подачи при достижении заданной глубины сверления | автоматическое |
| Реверсирование шпинделя на заданной глубине при нарезании резьбы | автоматическое |
| Габаритные размеры, станка, мм, не более | |
| длина | 960 |
| ширина | 630 |
| высота | 2590 |
| Масса станка без съемных приспособлений, кг, не более | 850 |
| Род тока питающей сети | трехфазный, переменный |
| Напряжение, В | 380±38* |
| Частота фона, Гц | 50±1* |
| Номинальная мощность электродвигателя привода главного движения, кВт | 4 |
| Частота вращения, об/мин | 1500, синхронная |
| Номинальная мощность электродвигателя системы охлаждения, кВт | 0,18 |
| Частота вращения, об/мин | 3000, синхронная |
| Суммарная мощность электродвигателей, кВт | 4,18 |
| *Если заказ – нарядом не оговорены другие параметры | |
Комплектация
| Обозначение | Наименование | Количество | Примечание |
|---|---|---|---|
| 150.0000.000 | Станок в сборе | 1 | Модель 2Т150 |
| Инструмент и принадлежности (входят в комплект и стоимость станка) | |||
| 2К52-1.89.10.000 | Ключ для электрошкафа | 1 | — |
| 2К52-1.90.00.000 | Рукоятка | 1 | — |
| 007.2000.001 | Ключ для сливных пробок | 1 | — |
| Клинья ГОСТ 3025 | |||
| 7851-0012 | 1 | ||
| 7851-0013 | 1 | ||
| 7851-0014 | 1 | ||
| Втулки ГОСТ 13598 | |||
| 6100-0142 | 1 | 3/1 | |
| 6100-0144 | 1 | 4/2 | |
| 6100-0146 | 1 | 5/3 | |
| 6100-0147 | 1 | 5/4 | |
| Документы (входят в комплект и стоимость станка) | |||
| 150.0000.000РЭ | Руководство по эксплуатации. | 1* | |
| Комплект документов на покупную аппаратуру и оборудование (документация поставщика) | 1* | — | |
| Комплектующие (поставляются по требованию заказчика за отдельную плату) | |||
| Тиски 7200-0215-02** ГОСТ 16518 с комплектом деталей крепления | 1 | — | |
| Патрон сверлильный 6150-4029-03 ТУ РБ 00223728.021 | 1 | — | |
| 045.0730.000 | Патрон резьбонарезной с комплектом головок М5-М12 | 1 | — |
| * Поставка на экспорт в количестве и на языке согласно заказ наряду. При отсутствии специальных требований — в двух экземплярах на русском языке. | |||
| ** Допускается замена принадлежностей, включенных в таблицу, на принадлежности с аналогичными техническими данными. | |||
