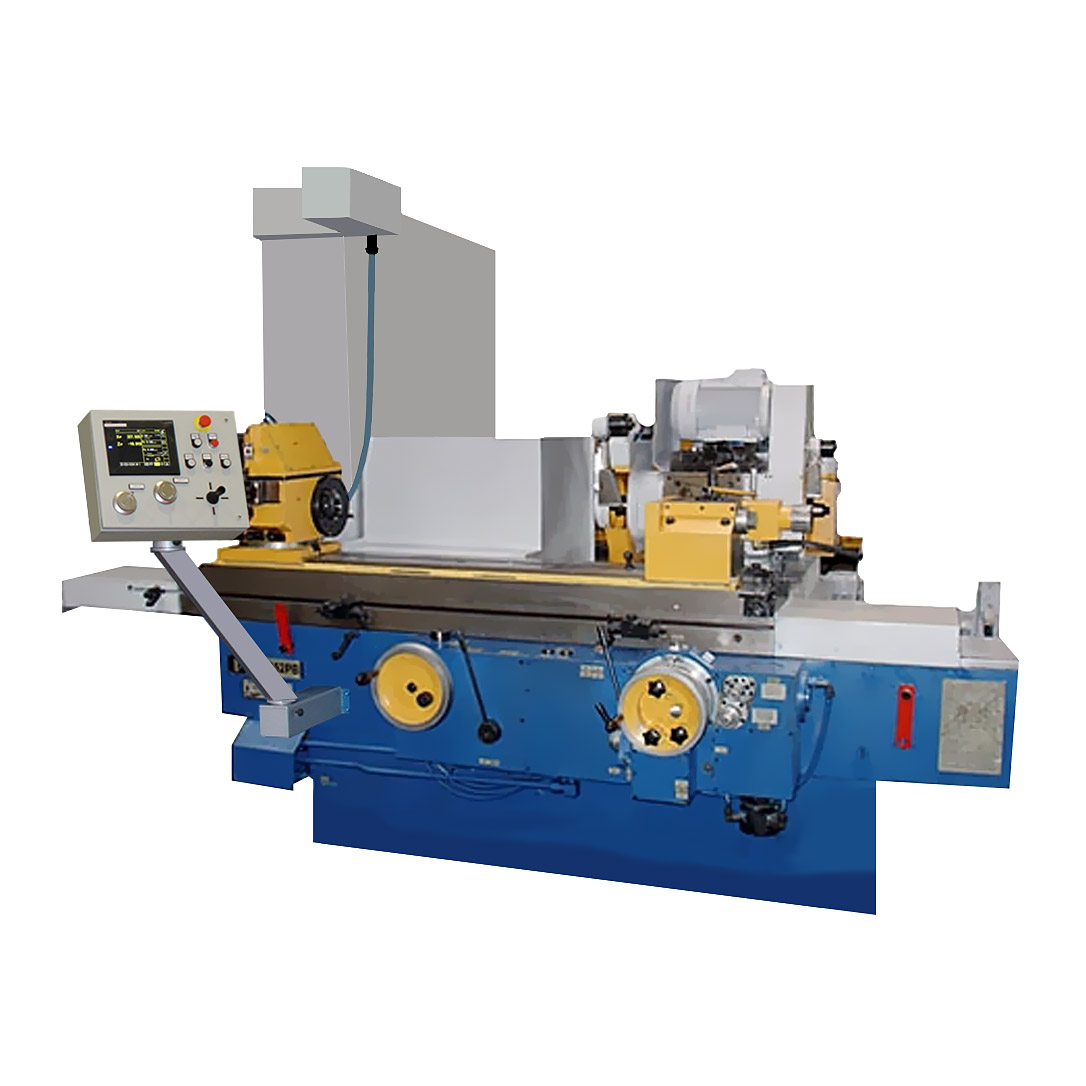

Универсальные круглошлифовальные полуавтоматы с оперативной системой управления ВШ-152РВИ-01
Современные шлифовальные полуавтоматы, сочетающие точность обработки с интуитивной оперативной системой управления на базе компонентов Mitsubishi Electric. Оборудование не требует специальных знаний для освоения — срок обучения оператора составляет не более одной недели.
Технологические возможности
-
ВШ-152УВИ: Продольное и врезное шлифование наружных поверхностей тел вращения.
-
ВШ-152УВИ-01: Дополнительно оснащен функцией шлифования внутренних поверхностей.
-
ВШ-152РВИ: Комплексная обработка наружных поверхностей тел вращения и торцевых плоских поверхностей.
- ВШ-152РВИ-01: Комплексная обработка наружных и внутренних поверхностей, а также торцевых плоских поверхностей.
Ключевые особенности конструкции
-
Шпиндельные узлы: Главный шпиндель шлифовального круга на гидродинамических подшипниках скольжения для высокой виброустойчивости. Шпиндель внутришлифовальной бабки — на высокоточных подшипниках качения.
-
Жесткая основа: Литая станина и основание обеспечивают стабильность геометрической точности.
-
Привод подач: Плавное перемещение стола от гидроцилиндра.
-
Гибкость оснащения: Возможность комплектации системами управления и приводами ведущих производителей (Siemens, Mitsubishi, Toshiba).
Преимущества оперативной системы управления (ОСУ)
-
Интуитивный интерфейс: Составление управляющих программ путем выбора графических изображений без знания кодов ISO.
-
Простое освоение: Минимальные сроки ввода персонала в эксплуатацию.
-
Надежные компоненты: Построена на базе высококачественных японских комплектующих Mitsubishi Electric.
Оборудование идеально подходит для предприятий, ориентированных на высокую точность шлифования без затрат на подготовку операторов-программистов.
| Наименование параметра |
ВШ-152 РВИ-01 |
| Диаметр изделия, устанавливаемого в центрах: Наибольший, мм |
200 (250) |
| Наименьший, мм |
10 |
| Длина изделия, устанавливаемого в центрах: Наибольшая, мм |
1000 |
| Диаметр изделия, устанавливаемый в патроне: Наибольший, мм |
200 |
| Наименьший, мм |
22 |
| Наибольшая длина заготовки: Устанавливаемой в патроне, мм |
250 |
| Устанавливаемой в патроне с закрытым люнетом, мм |
350 |
| Диаметр и высота шлифовального круга: Для наружного шлифования, мм |
400/50 |
| Для внутреннего шлифования, мм |
16/20; 20/20; 40/40; 50/40 |
| Для торцевого шлифования, мм |
250/25 |
| Диаметр и длина шлифуемой внутренней поверхности, мм: |
20-160/120 |
| Наибольший угол поворота верхнего стола: По часовой стрелке, град. |
6 |
| Против часовой стрелки, град. |
9 |
| Наибольший угол поворота шлифовальной бабки: По часовой стрелке, град. |
90 |
| Против часовой стрелки, град. |
180 |
| Наибольший угол поворота бабки изделия: Против часовой стрелки, град. |
90 |
| против часовой стрелки при работе с синусным приспособлением, град. |
30 |
| Наибольшая масса устанавливаемой заготовки: При обработке в центрах закрепленная пиноль, кг |
100 |
| При наружном и внутреннем шлифовании в патроне, кг |
40 |
| При внутреннем шлифовании в патроне с закрытом люнетом, кг |
60 |
| Конус в шпинделе бабке изделия: |
Морзе 5 |
| Конус в пиноли задней бабки: |
Морзе 4 |
| Окружная скорость шлифовального круга: наружное шлифование, м/с |
38 |
| Торцевое шлифование, м/с |
24 |
| Пределы частот вращения изделия (бесступенчато), мин: |
50-500 |
| Мощность привода шлифовального круга, кВт: |
4 |
| Мощность привода внутришлифовального круга, кВт: |
1.1 |
| Суммарная мощность установленных электродвигателей, кВт: |
10,09 |
| Габаритные размеры: длина, мм |
2950 |
| ширина, мм |
2295 |
| высота, мм |
2480 |
| Масса, кг: |
6000 |
Примечание: размер в скобках технологически возможный, на который не распространяются норма точности и шероховатость образца-изделия, установленные ГОСТ 11654
Комплект поставки
Базовый комплект включает:
-
Станок в сборе — 1 шт.
-
Руководство по эксплуатации — 1 шт.
-
Руководство оператора — 1 шт.
Дополнительное оборудование (опции):
-
Сенсорный экран 10,4″
-
Сенсорный экран 12,1″
-
Сенсорный экран 15,0″
-
Переносной пульт управления
-
Система удаленной диагностики и управления
*Все дополнительные опции поставляются отдельно и оплачиваются дополнительно.
