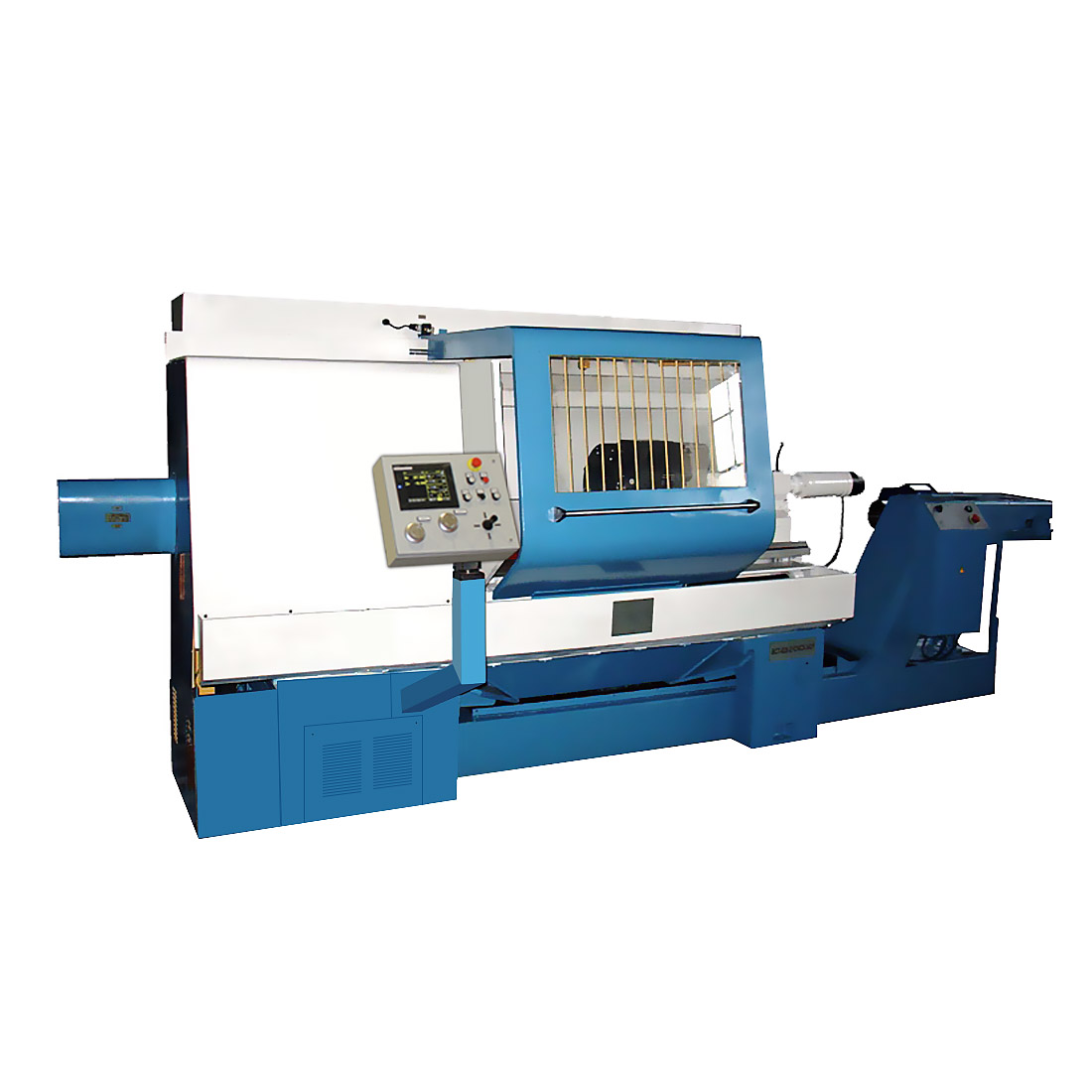

Токарно-винторезный станок ВСТ-625-2ОСУ с оперативной системой управления

Токарно-винторезный станок ВСТ-625-2ОСУ с оперативной системой управления

Современный токарный станок повышенной точности с уникальной оперативной системой управления на базе ЧПУ Mitsubishi Electric. Станок занимает промежуточное положение между универсальным оборудованием и сложными станками с ЧПУ.

Ключевые преимущества:

  • Интуитивное управление через сенсорный экран 8,4″

  • Программирование через графические изображения без знания G-кодов

  • Срок освоения оператором — не более 1 недели

  • Обработка сложных профилей (конусы, сферы, резьбы) без переналадки

Технические особенности:

  • Мощность главного привода: 13 кВт

  • Отверстие в шпинделе: ⌀ 82 мм

  • Усиленная чугунная станина с закаленными направляющими

  • 3 режима работы: ручной, полуавтоматический, автоматический

Технические характеристики

Принципиально новый подход к управлению станком

Станок модели ВСТ-625-2ОСУ представляет собой современное оборудование повышенного класса точности, которое занимает промежуточное положение между универсальными токарными станками и сложными станками с ЧПУ. Ключевой особенностью является интуитивно понятная оперативная система управления, для работы с которой оператору не требуется специального программистского образования.

Технологические возможности

Станок предназначен для комплексной токарной обработки деталей типа тел вращения в различных режимах:

  • Ручное, полуавтоматическое и автоматическое управление

  • Обработка наружных и внутренних поверхностей со ступенчатым и криволинейным профилем

  • Выполнение сложных контуров (конусы, сферы, резьбы) без специальных приспособлений

  • Работа с деталями различной сложности без переналадки оборудования

Конструктивные особенности

Силовая структура:

  • Высокопрочная чугунная станина с закаленными шлифованными направляющими

  • Мощный привод главного движения с электродвигателем 13 кВт

  • Высокоточный шпиндель с увеличенным отверстием Ø82 мм

Система управления:

  • Оперативная система управления на базе ЧПУ M720 Mitsubishi Electric

  • Сенсорный экран 8,4 дюйма для визуального программирования

  • Составление управляющих программ через условно-графические изображения

  • Отсутствие необходимости знания кодов ISO

Модификации:

  • ВСТ-625-21 — с межцентровым расстоянием 1000 мм

  • ВСТ-625-22 — с межцентровым расстоянием 1500 мм

Эксплуатационные преимущества

  • Срок освоения станка оператором — не более 1 недели

  • Высокая точность обработки благодаря жесткой конструкции

  • Универсальность применения в различных производственных условиях

  • Снижение требований к квалификации оператора

  • Возможность быстрого перехода на обработку сложных профилей

Станок ВСТ-625-2ОСУ оптимален для предприятий, ищущих компромисс между производительностью станков с ЧПУ и простотой управления универсального оборудования.

Наименование параметра Значение
Класс точности по ГОСТ 8-82 П
Количество одновременно управляемых координат 2
Наибольший диаметр устанавливаемой заготовки, мм 500
Наибольший диаметр обрабатываемой заготовки
над станиной 320
над суппортом 200
Наибольшая длина обрабатываемой заготовки, мм 700 (1200) *
Наибольшая длина продольного перемещения каретки (ось Z), мм 870 (1370) *
Наибольшая длина поперечного перемещения суппорта (ось X), мм 285
Наибольшее перемещение пиноли задней бабки, мм 150
Пределы скоростей рабочих подач суппорта, мм/мин:
продольных (ось Z) 3,5…5000
поперечных (ось X) 1,75…2500
Пределы частот вращения шпинделя, мин⁻¹ 22…1800
Количество диапазонов частот вращения шпинделя 3
Мощность привода главного движения, кВт 13
Габаритные размеры, мм 2750(3250)*x1655x1830
Масса станка, кг 3300, (3900)*

* — для станков ВСТ-625-22.

Комплектация:

№ п/п Наименование продукции Кол-во в шт./к-т
1. Станок в сборе 1
2. Патрон 3-х кулачковый механизированный с зажимным устройством. 1
3. Задняя бабка с электромеханической головкой подвода пиноли. 1
4. Принадлежности. 1
5. Центр вращающийся. 1
6. 8-ми позиционная револьверная головка с набором резцедержателей. 1
7. Руководство по эксплуатации. 1
8. Руководство оператора. 1

Дополнительный комплект поставки, предоставляемый за отдельную плату:

№ п/п Наименование продукции Стоимость
1. Сенсорный экран 10,4’ По запросу
2. Сенсорный экран 12,1’ По запросу
3. Сенсорный экран 15,0’ По запросу
4. Переносной пульт управления По запросу
5. Удаленная диагностика (управление) По запросу
