Токарный станок с ЧПУ ГС1725Ф3С предназначен для высокоточной обработки деталей из черных, цветных металлов и легированных сталей в условиях мелкосерийного и серийного производства. Оснащен 8-позиционной инструментальной головкой, частотой вращения шпинделя 5-2500 мин⁻¹ и мощностью главного привода 11 кВт. Поддерживает операции точения, растачивания, сверления и нарезания резьб. Доступен в патронном (обработка заготовок до Ø320 мм) и прутковом исполнении (материал до Ø52 мм). Класс точности П по ГОСТ 8-82 обеспечивает стабильность обработки.

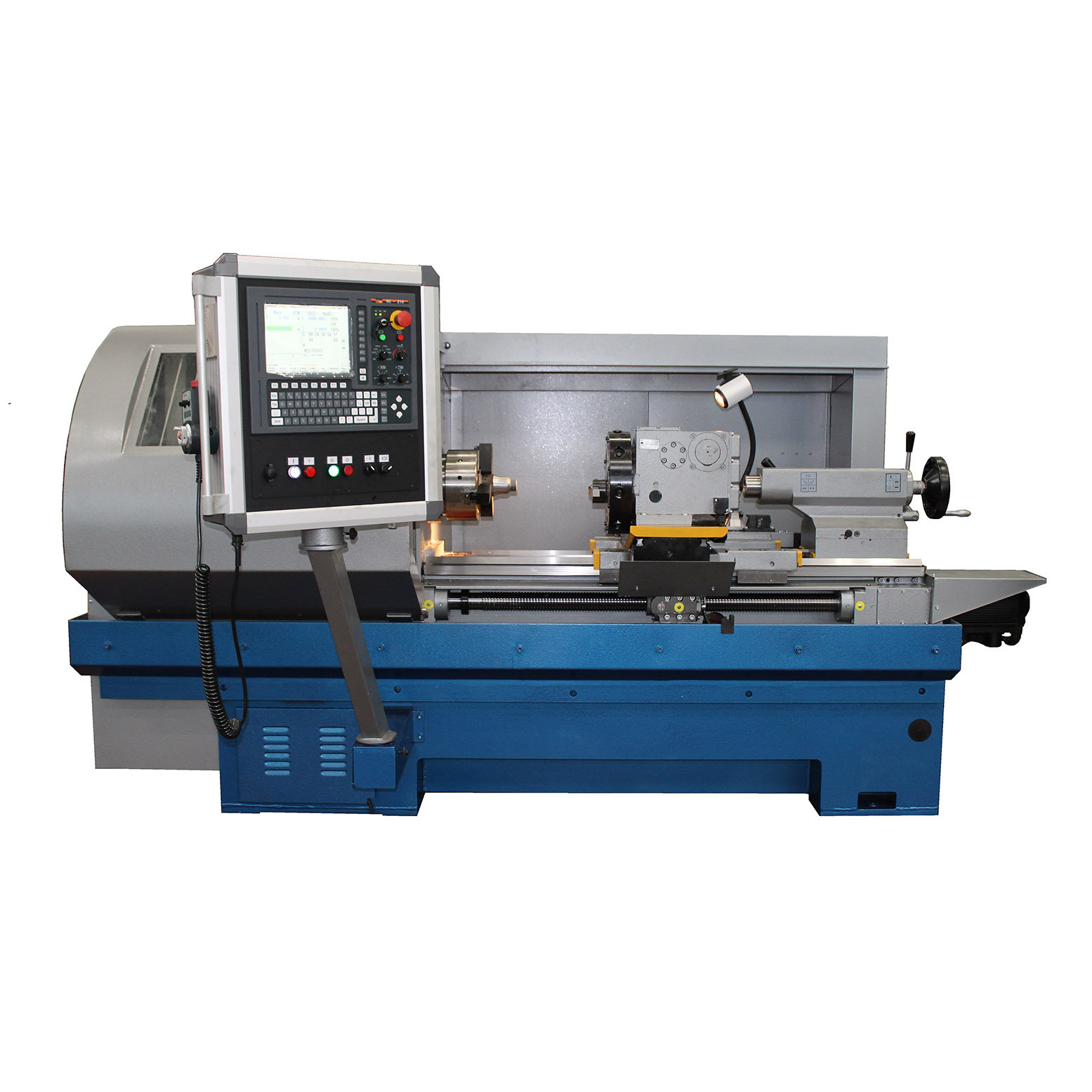

Токарный станок с ЧПУ ГС1725Ф3С
Технические характеристики
Токарный станок с ЧПУ ГС1725Ф3С представляет собой современный станок для комплексной обработки металлических деталей в автоматизированном режиме. Станок оснащен системой числового программного управления, что позволяет выполнять высокоточные операции наружного точения, растачивания, сверления и нарезания резьб с минимальным участием оператора.
Конструкция станка предусматривает два исполнения: патронное (модификация Б) для обработки заготовок диаметром до 500 мм и длиной до 750 мм, и прутковое (Б1) для работы с прутковым материалом диаметром до 52 мм. По желанию заказчика станок комплектуется автоматическим пруткоподатчиком (барфидером) и транспортером для отвода стружки.
Ключевые особенности включают 8-позиционную револьверную головку с державками под инструмент Ø40 мм, бесступенчатое регулирование частоты вращения шпинделя (5-2500 мин⁻¹), а также мощную силовую схему с крутящим моментом до 114 Нм. Широкие технологические возможности, включая нарезание резьб с шагом 0.25-40 мм, делают станок универсальным решением для машиностроительных предприятий, инструментального производства и сервисных центров.
В зависимости от выпускаемых модификаций к базовому обозначению станка добавляются следующие буквенно-цифровые индексы:
- «С» — системы ЧПУ;
- «Г» — станок с автоматической головкой УГ8;
- «Г1» — станок с автоматической головкой УГ9326;
- «Б» — станок в патронном исполнении;
- «Б1» — станок в прутковом исполнении;
- «А» — станок с автоматической смазкой продольных и поперечных направляющих;
- «Т» — станок с транспортером для отвода стружки;
- «П1» — станок с гидравлическим зажимом заготовки в патроне;
- «К» — станок с односекционным электрошкафом.
| Наименование параметров, размерность | Величина параметров | |
|---|---|---|
| Б | Б1 | |
| Показатели заготовки, обрабатываемой на станке | ||
| Наибольший диаметр заготовки, устанавливаемой над станиной, мм | 500 | — |
| Наибольший диаметр обрабатываемой заготовки над станиной, мм | 320 | — |
| Наибольший диаметр обрабатываемой заготовки над суппортом, мм, не менее | 200 | — |
| Наибольший диаметр прутка обрабатываемой заготовки , мм | — | 52 |
| Наибольшая длина обработки, мм, не менее | 750 | 150 |
| Высота центров над направляющими станины, мм | 255 | |
| Показатели инструмента, устанавливаемого на станке | ||
| Число позиций инструментальной головки | 8 | |
| Наибольшая высота резца, устанавливаемого в резцедержателе, мм | 25 | |
| Диаметр отверстия в револьверной голове под цилиндрический хвостовик державки при базировании по отверстию, мм | 40 | |
| Показатели основных и вспомогательных движений станка | ||
| Пределы частот шпинделя, мин⁻¹ | 5 – 2500 | |
| Способ регулирования частоты вращения шпинделя | бесступенчато | |
| Пределы шагов нарезаемых резьб | 0,25-40 | |
| Показатели силовой характеристики станка | ||
| Наибольший крутящий момент на шпинделе, Нм | 114 | |
| Мощность привода главного движения, кВт | 11 | |
| Мощность привода продольного перемещения, кВт | 2,5 | |
| Мощность привода поперечного перемещения, кВт | 2,5 | |
| Мощность привода охлаждения зоны резания, кВт | 0,25 | |
| Мощность привода импульсной смазки суппорта и винтовых пар, кВт | 0,2 | |
| Суммарная мощность установленных на станке электродвигателей, кВт | 19,6 | 16,45 |
| Суммарная потребляемая мощность станка, (наибольшая), кВт | 20,1 | 17 |
| Показатели габарита и массы станка | ||
| Габаритные размеры станка, мм, не более: | ||
| длина (длина с транспортером) | 3120 (4310) | |
| ширина | 1800 | |
| высота | 1770 | |
| Масса станка, кг, не более | 3500 | 3550 |
| Характеристика электрооборудования | ||
| Род тока питающей сети | Переменный, трехфазный | |
| Частота тока, Гц | 50 | |
| Напряжение, В | 380±38 | |
| Напряжение цепи управления, В | 24±2,4 | |
| Напряжение цепи местного освещения, В | 24±2,4 | |
| Класс точности станка по ГОСТ 8-82 | П | |
| Максимально допустимый вес устанавливаемого изделия, кг | 185 | |
Комплектация
| Обозначение | Наименование | Количество | Примечание |
|---|---|---|---|
| 180.0000.000 | Станок в сборе | 1 | Комплектуется согласно договору на поставку или контракту |
| Входят в комплект и стоимость станка | |||
| Инструмент и принадлежности | |||
| 086.6001.000 | Ключ торцовый | 1 | Поставляется отдельным местом в общей упаковке станка |
| 086.6002.000 | Ключ к электрошкафу | 1 | |
| 086.6000.001 | Ключ S=8, S=14 мм | 1 | |
| Комплект вспомогательного инструмента для головки автоматической (резцедержатели) | |||
| 291 341 121 | С перпендикулярным пазом | 2 | То же |
| 291 341 221 | С параллельным пазом | 2 | -«- |
| 291 341 222 | Для осевого инструмента (со смещением оси инструмента относительно оси хвостовика) | 2 | -«- |
| 291 342 331 | Для осевого инструмента | 2 | -«- |
| Ø20 (ид.№ 013128) | Цанги стальные круглые DIN 6343 серии 185Е | 1 | -«- (для станка с инд. «Б1») |
| Ø25 (ид.№ 013133) | (к патрону КSZ-MB 60 А6) | 1 | -«- (для станка с инд. «Б1») |
| 180.0200.071-10 (Ø20) | Направляющая | 1 | -«- (для станка с инд. «Б1») |
| 180.0200.071-15 (Ø25) | Направляющая | 1 | -«- (для станка с инд. «Б1») |
| Документы | |||
| 180.0000.000 РЭ | Руководство по эксплуатации | 1 (на русском языке)* | * На языке согласно требованиям договора на поставку или контракта |
| Согласно заказанной модификации | Руководство по эксплуатации. Электрооборудование | 1 (на русском языке)* | То же |
| Согласно заказанной модификации | Руководство по эксплуатации. Головка автоматическая | 1 | |
| Сопроводительная документация к приводу главного движения, приводам подач, системе ЧПУ и т.д. согласно упаковочного листа | |||
| Поставляются заказчику по спецификации к договору (контракту) за отдельную плату | |||
| Станок со специальными требованиями | |||
| Узлы | |||
| — | Устройство автоматической подачи прутка | 1 | Поставляется отдельным местом (для станка с индексом «Б1») |
| 176.0900.000 | Захват пружинный (пруток: L1000 мм max, круглый Ø 30мм max, шестигранный S=24 max) | 1 | Установлен в диске головки автоматической (для станка с индексом «Б1») |
| — | Транспортер для отвода стружки | 1 | Поставляется отдельным местом |
| Принадлежности | |||
| Центр упорный ГОСТ 13214 7032-0043 Морзе 6 ПТ | 1 | Поставляется отдельным местом в общей упаковке станка | |
| Круглые Ø10…50 с градацией 1 мм. Шестигранные c размером под ключ S=9…24 | Цанги стальные DIN 6343 серии 185Е (к патрону КSZ-MB 60 А6) | * | То же. * Количество по заказу (для станка с индексом «Б1») |
| 180.0200.071 Ø10 –Ø50 | Направляющая | * | -«- * Количество по заказу (для станка с индексом «Б1») |
| 086.2600.000-02 | Люнет неподвижный (min Ø30, max Ø160) | 1 | -«- |
| Центр вращающийся 7032-4158-03 (КМ5) | 1 | Поставляется отдельным местом в общей упаковке станка | |
| — | Ключи гаечные ГОСТ2839 | ||
| 7811-0004 (10х12) | 1 | То же | |
| 7811-0022 (14х17) | 1 | -«- | |
| 7811-0024 (19х22) | 1 | -«- | |
| 7811-0026 (24х27) | 1 | -«- | |
| 7811-0043 (32х36) | 1 | -«- | |
| Ключ ГОСТ 11737 | 1 | -«- | |
| 7812-0377 S=10 | 1 | -«- | |
| ОК101.0000.000 | Опора клиновая | 6 | Поставляется отдельным местом в общей упаковке станка |
| Примечание — Допускается замена инструмента и принадлежностей, включенных в настоящую таблицу, на инструмент и принадлежности аналогичного назначения. | |||
