Токарно-винторезный станок ГС526Б предназначен для выполнения широкого спектра токарных работ, включая обработку наружных и внутренних поверхностей, нарезание метрической, дюймовой, модульной и питчевой резьб. Основные характеристики: диаметр обрабатываемой заготовки над станиной — до 630 мм, над суппортом — до 350 мм, масса заготовки — до 3500 кг. Диапазон частоты вращения шпинделя — 10-1250 об/мин, мощность главного привода — 15 кВт. Оснащен 4-позиционным резцедержателем и устройством цифровой индикации (модификация Ц7). Подходит для металлообрабатывающих производств, машиностроения и ремонтных мастерских.

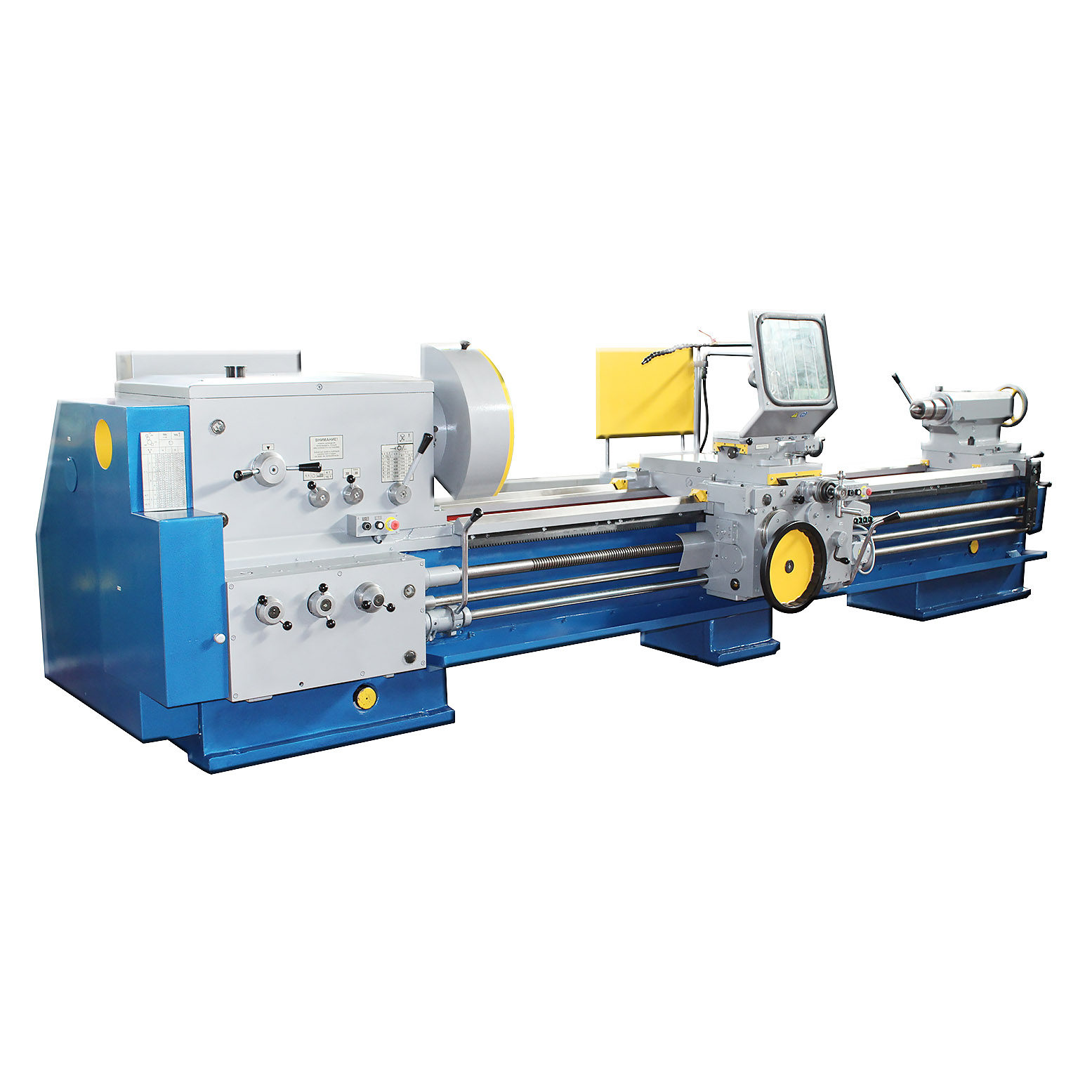

Токарно-винторезный станок ГС526Б
Технические характеристики
Токарно-винторезный станок ГС526Б представляет собой универсальное токарное оборудование для высокоточной обработки металлических заготовок. Предназначен для выполнения точения, растачивания, сверления, нарезания резьб (метрической, дюймовой, модульной, питчевой) и обработки конических поверхностей с использованием конусной линейки.
Конструктивные особенности станка включают усиленную станину, 22 скорости вращения шпинделя в прямом направлении, револьверный суппорт с механизированным перемещением и систему цифровой индикации перемещений (для модификации Ц7). Обеспечивает продольные подачи 0.07-4.0 мм/об и поперечные — 0.026-1.474 мм/об. Электрооборудование рассчитано на трехфазную сеть 380 В.
Основные сферы применения: единичное и серийное производство деталей вращения, изготовление шпинделей, валов и резьбовых соединений. Преимуществами модели являются высокая жесткость конструкции, плавное регулирование режимов резания и возможность обработки крупногабаритных заготовок.
| Наименование | Значение |
|---|---|
| Диаметр устанавливаемой заготовки над станиной, мм не более: | 700 |
| Диаметр обрабатываемой заготовки, мм не более: | |
| над станиной | 630 |
| над суппортом | 350 |
| в люнете неподвижном (пределы) | 20…350 |
| Длина обрабатываемой заготовки (с учетом хода верхних салазок), мм, не более: | |
| РМЦ = 1500мм | 1500 |
| РМЦ = 3000мм | 3000 |
| Наибольшая масса устанавливаемой заготовки в центрах, кг | 3500 |
| ** Наибольшая длина точения с конусной линейкой, мм | 500 |
| ** Наибольший угол поворота конусной линейки, градус | ±10 |
| Конец шпинделя по ГОСТ 12593-93 | 11 |
| Центр в пиноли задней бабки по ГОСТ13214-79 | 7032-0043 Морзе 6 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 |
| Размер внутреннего конуса в шпинделе передней бабки по ГОСТ 25557-82 | Метрический 115 |
| Количество позиций инструмента в резцедержателе | 4 |
| Пределы частоты вращения шпинделя, об/мин | 10..1250 |
| Количество ступеней частот вращения шпинделя: | |
| прямого вращения | 22 |
| обратного вращения | 11 |
| Количество ступеней рабочих подач: | |
| продольных | 32 |
| поперечных | 32 |
| резцовых салазок | 32 |
| Пределы рабочих подач, мм/об | |
| продольных | 0,07…4,0 |
| поперечных | 0,026…1,474 |
| резцовых салазок | 0,0219…1,256 |
| Количество обрабатываемых резьб : | |
| метрических | 46 |
| дюймовых | 31 |
| модульных | 37 |
| питчевых | 30 |
| Пределы шагов обрабатываемых резьб: | |
| метрических, мм | 1…224 |
| дюймовых, число ниток на 1” | 28..0,25 |
| модульных, модуль | 0,25…56 |
| питчевых, питч диаметральный | 112…0,5 |
| Пределы скоростей быстрых перемещений суппорта, мм/мин, не менее: | |
| продольных | 5200 |
| поперечных | 2000 |
| Наибольшее усилие резания, Рх, допускаемое механизмом подач, при подачах, кН: | |
| продольных | 6,8 |
| поперечных | 3,7 |
| Показатели силовой характеристики станка | |
| Наибольший крутящий момент на шпинделе, кНм | 3 |
| Мощность привода главного движения, кВт | 15 |
| Мощность привода быстрых перемещений, кВт | 1,1 |
| Мощность привода охлаждения, кВт | 0,18 |
| Мощность насоса смазки , кВт | 0,14 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 16,42 |
| Габаритные размеры станка, мм, не более: | |
| длина: | |
| РМЦ= 1500мм | 3740 |
| РМЦ= 3000мм | 5240 |
| ширина | 1800 |
| высота | 1550 |
| Масса станка, кг | |
| РМЦ= 1500мм | 4840 |
| РМЦ= 3000мм | 5970 |
| Характеристика электрооборудования | |
| Род тока питающей сети | Переменный, трехфазный |
| Частота тока, Гц | 50±1 |
| Напряжение, В | 380±38 |
| Напряжение цепи управления, В | |
| род тока – переменный | 24±2,4 |
| род тока – постоянный | 29±2,9 |
| Напряжение цепи местного освещения, В | 24±2,4 |
| Класс точности станка по ГОСТ 8 | Н |
| **Для станков оснащенных конусной линейкой | |
Комплектация
| Обозначение | Наименование | Количество | Примечание |
|---|---|---|---|
| 163.0000.000 | Станок в сборе | 1 | Комплектуется согласно договору на поставку или контракту |
| Входят в комплект и стоимость станка | |||
| Сменные части | |||
| 1М63Б.08.163 | Колесо зубчатое Z=54;m=2 | 2 | Установлено на станке |
| 1М63Б.08.167 | Колесо зубчатое Z=73;m=2 | 1 | Установлено на станке |
| 1М63Б.08.166 | Колесо зубчатое Z=86;m=2 | 1 | Установлено на станке |
| 1М63Б.08.168 | Колесо зубчатое Z=48;m=2 | 1 | Установлено на станке |
| 1М63Б.08.165 | Колесо зубчатое Z=66;m=2 | 1 | Установлено на станке |
| 1М63Б.08.164 | Колесо зубчатое Z=72;m=2 | 2* | 1 колесо установлено на станке, 1 колесо поставляется отдельным местом в общей упаковке станка |
| 1М63Б.08.162 | Колесо зубчатое Z=60;m=2 | 1 | Поставляется отдельным местом в общей упаковке станка |
| 1М63Б.08.161 | Колесо зубчатое Z=57;m=2 | 1 | То же |
| 1М63Б.08.175 | Колесо зубчатое Z=36;m=2 | 1 | -«- |
| 1М63Б.08.176 | Колесо зубчатое Z=84;m=2 | 1 | -«- |
| Инструмент и принадлежности | |||
| 086.6001.000 | Ключ торцовый | 1 | Поставляются отдельным местом в общей упаковке станка |
| 086.6002.000 | Ключ к электрошкафу | 1 | |
| 7811-0024 ГОСТ2839 | Ключ | 1 | |
| Документы | |||
| 163.0000.000РЭ | Руководство по эксплуатации | 1 (на русском языке)* | * На языке согласно требованиям договора на поставку или контракта |
| — | Руководство по эксплуатации. Электрооборудование | 1 (на русском языке)* | * На языке согласно требованиям договора на поставку или контракта |
| Поставляются заказчику по спецификации к договору (контракту) | |||
| Согласно договору, контракту | Станок специальной окраски | Окраска согласно требованиям договора на поставку или контракта | |
| У39.44.000 | Линейка конусная | 1 | Поставляется отдельным местом в общей упаковке станка |
| 163.11.000 | Люнет подвижный (min Ø20, max Ø150) | 1 | То же |
| 1М63Б.66.000 | Люнет неподвижный (min Ø140, max Ø350) | 1 | -«- |
| 7032-4161-02 | Центр вращающийся | 1 | -«- |
| ОК101.0000.000 | Опора клиновая | -«- *Кол-во по заказу. | |
| — | Патрон четырехкулачковый самоцентрирующийся Ø400 | 1 | -«- |
| Устройство цифровой индикации | 1 | Устанавливается на станок на заводе-изготовителе станка | |
