Токарно-винторезный станок ГС526УД1 предназначен для обработки заготовок диаметром до 500 мм (до 630 мм в модификации «В»). Оборудован высокоточным приводом с 22 скоростями прямого вращения шпинделя (16-2000 об/мин) и системой автономного привода фартука для ускоренного перемещения суппорта. Основные функции включают нарезание метрической, дюймовой, модульной и питчевой резьб без смены зубчатых колёс гитары. Мощность главного привода – 11 кВт, класс точности – П по ГОСТ.

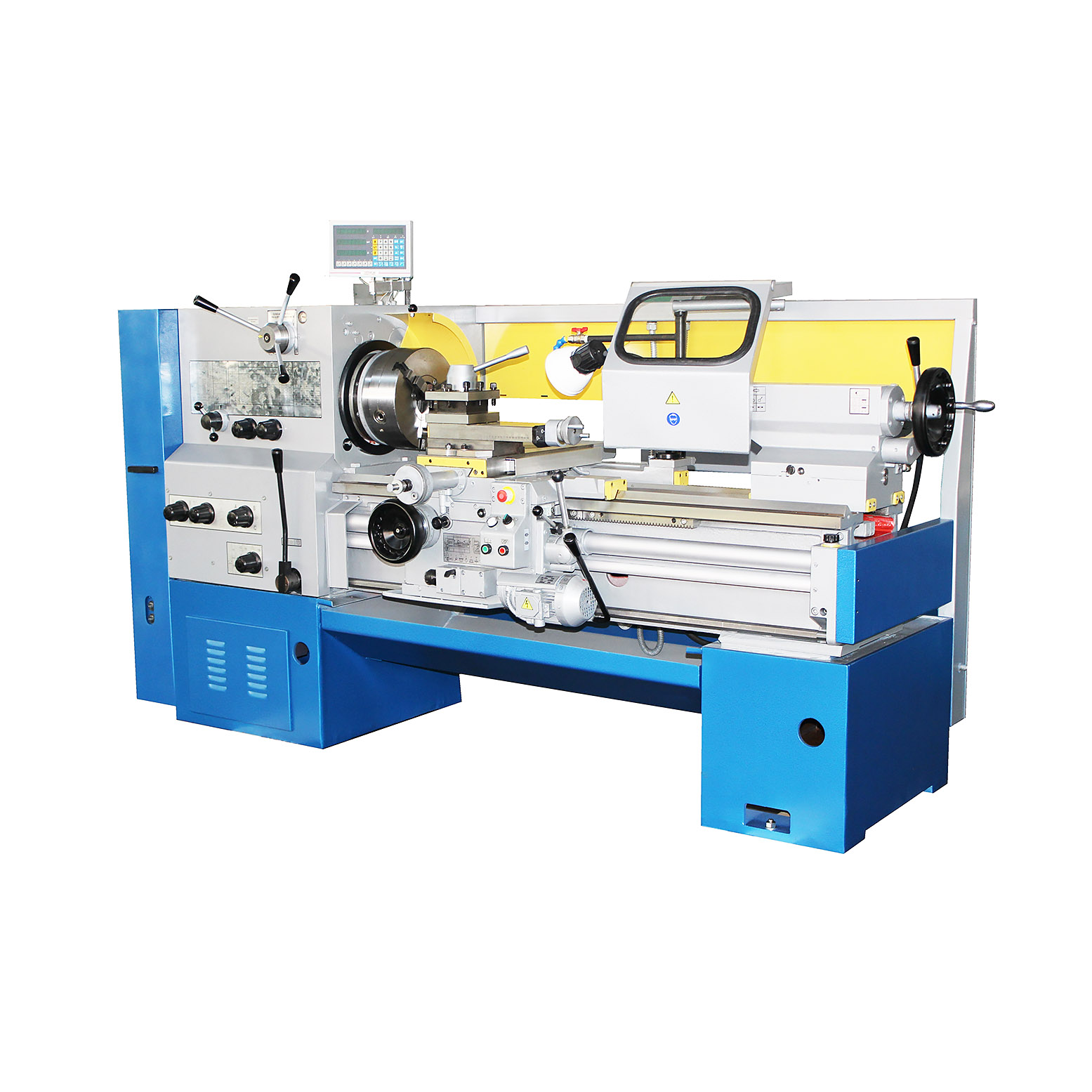

Токарно-винторезный станок ГС526УД1 с УЦИ
Технические характеристики
Универсальный токарно-винторезный станок ГС526УД1 предназначен для выполнения широкого спектра токарных операций, включая чистовую и черновую обработку деталей из различных материалов. Модель оснащена цифровой индикацией перемещений (опция), модернизированной коробкой подач с 40 продольными и поперечными подачами (0.05–2.8 мм/об) и возможностью обработки заготовок длиной до 3000 мм.
Конструктивные особенности:
- Усиленная станина с высотой центров 250/320 мм
- Диаметр сквозного отверстия шпинделя – 95 мм
- Механизированный привод суппорта (модификация «М»)
- Система принудительной смазки направляющих
- Шестерни гитары с модулем 2 мм
Станок поддерживает установку дополнительного оборудования: подвижного и неподвижного люнетов, заднего резцедержателя, конусной линейки. Электрооборудование рассчитано на питание 380В. Габариты уменьшенной комплектации (РМЦ 1000 мм): 2800×1265×1460 мм, масса – 3100 кг.
В зависимости от модификации станка к базовому обозначению добавляются следующие буквенно-цифровые индексы:
- «С» — при оснащении станка сверлильно-фрезерным приспособлением;
- «В» — станок с наибольшим диаметром устанавливаемой заготовки над стани-ной 630 мм, обрабатываемой заготовки над суппорт 420 мм;
- «Г» — станок с выемкой в станине;
- «К» — станок с закрытой задней зоной;
- «Л» — станок с ценой деления лимба поперечного перемещения 0,02 мм;
- «М» — станок с механизированным приводом суппортной группы;
- «Ц1» («Fagor»), «Ц2» («СКБ ИС»), «Ц3» («SINO») и т.д. — станок с различными устройствами цифровой индикации и преобразователями линейных перемещений.
| Наименование параметра | Значение |
|---|---|
| Показатели заготовки, обрабатываемой на станке | |
| Наибольший диаметр обрабатываемой заготовки: | |
| над станиной, мм | 500 |
| над суппортом, мм | 275, 4201),7) |
| Наибольший диаметр заготовки устанавливаемой над станиной, мм | 6301), 7002), 8407) |
| Наибольшая длина устанавливаемой заготовки (при установке в центрах), мм | 1000 3) |
| 1500 4) | |
| 2000 5) | |
| 3000 6) | |
| над гапон станины, мм, не менее | 235 2) |
| Диаметр цилиндрического отверстия в шпинделе, мм | 95 |
| Высота центров над направляющими станины, мм | 250, 3201) |
| Показатели инструмента, устанавливаемого на станке | |
| Наибольшая высота резца, устанавливаемого в резцедержателе, мм | 25 |
| Показатели основных и вспомогательных движений станка | |
| Количество скоростей шпинделя: | |
| прямого вращения | 22, 218) |
| обратного вращения | 11, 128) |
| Пределы частот вращения, об/мин | 16-2000, 16-16008) |
| Количество подач суппорта | |
| продольных | 40 |
| поперечных | 40 |
| Пределы подач суппорта, мм/об | |
| продольных | 0,05…2,8 |
| поперечных | 0,025…1,4 |
| Пределы шагов нарезаемых резьб | |
| метрических, мм | 0,5…112 |
| модульных, модуль | 0,5…112 |
| дюймовых, число ниток | 56…0,5 |
| питчевых, питч | 56…0,5 |
| Скорость быстрых перемещений суппорта, м/мин: | |
| продольных | 3,6 |
| поперечных | 1,8 |
| Показатели силовой характеристики станка | |
| Наибольший крутящий момент на шпинделе, кНм | 1 |
| Мощность привода главного движения, кВт | 11 |
| Мощность привода быстрых перемещений, кВт | 0,37 |
| Мощность привода охлаждения, кВт | 0,18 |
| Мощность насоса смазки, кВт | 0,14 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 11,69 |
| Суммарная потребляемая мощность станка, (наибольшая), кВт | 12,26 |
| Показатели габарита и массы станка | |
| Габаритные размеры станка, мм, не более: | |
| Длина | 2800 3) |
| 3380 4) | |
| 3880 5) | |
| 4880 6) | |
| Ширина | 1265 |
| Высота | 1460,15301) |
| Масса станка, кг, не более | 3100 3) |
| 3500 4) | |
| 3680 5) | |
| 4400 6) | |
| Характеристика электрооборудования | |
| Род тока питающей сети | Переменный, трехфазный |
| Частота тока, Гц | 50±1 |
| Напряжение, В | 380±38 |
| Напряжение цепи управления, В | 24±2,4 |
| Напряжение цепи местного освещения, В | 24±2,4 |
| Уровень звука на рабочем месте оператора, дБа, не более | 80 |
| Класс точности станка по ГОСТ | П |
| Примечания. | |
| 1) Для станков с индексом В. | |
| 2) Для станков с индексом Г. | |
| 3) Для станков с расстоянием между центрами (РМЦ) 1000 мм (при переходе задней бабки на 70 мм за торец станины). | |
| 4) Для станков с РМЦ 1500 мм (при переходе задней бабки на 70 мм за торец станины). | |
| 5) Для станков с РМЦ 2000 мм (при переходе задней бабки на 70 мм за торец станины). | |
| 6) Для станков с РМЦ 3000 мм (при переходе задней бабки на 70 мм за торец станины). | |
| 7) Для станков с индексом ВГ. | |
| 8) По заказу. | |
Комплектация
| Обозначение | Наименование | Количество | Примечание |
|---|---|---|---|
| 086.0000.000 | Станок в сборе | 1 | Комплектуется согласно договору на поставку или контракту |
| 097.0000.000 | Станок в сборе | 11) | То же |
| 411.0000.000 | Станок в сборе | 12) | -«- |
| Входят в комплект и стоимость станка | |||
| Узлы | |||
| 086.0400.000-01 | Суппорт с механическим приводом | 1* | * По заказу |
| 086.0500.000-01 | Каретка с механическим приводом суппорта | 1* | * По заказу |
| Сменные части | |||
| 086.5300.001 | Колесо зубчатое сменное Z=45; m=2 | 1 | Установлено на станке |
| 086.5300.009 | Колесо зубчатое сменное Z=73; m=2 | 1 | Установлено на станке |
| 086.5300.011 | Колесо зубчатое сменное Z=86; m=2 | 1 | Установлено на станке |
| 086.5300.013 | Колесо зубчатое сменное Z=72; m=2 | 1 | Установлено на станке |
| 086.5300.002 | Колесо зубчатое сменное Z=48; m=2 | 1 | Поставляется отдельным местом в общей упаковке станка |
| 086.5300.014 | Колесо зубчатое сменное Z=75; m=2 | 1 | То же |
| Инструмент | |||
| 086.6000.000 | Комплект инструмента | 1 | Поставляется отдельным местом в общей упаковке станка |
| Документы | |||
| ГС526УД.0000.000 РЭ | Руководство по эксплуатации | 1 (на русском языке)** | ** На языке согласно требованиям договора на поставку или контракта |
| Поставляются заказчику по спецификации к договору (контракту) | |||
| — | Станок со специальными требованиями | Согласно требованиям договора на поставку или контракта | |
| Сменные части | |||
| 086.5300.003 | Колесо зубчатое сменное Z=57; m=2 | 1 | Поставляется отдельным местом в общей упаковке станка |
| 086.5300.005 | Колесо зубчатое сменное Z=60; m=2 | 1 | Поставляется отдельным местом в общей упаковке станка |
| 086.5300.006 | Колесо зубчатое сменное Z=66; m=2 | 1 | -«- |
| 086.5300.012 | Колесо зубчатое сменное Z=90; m=2 | 1 | -«- |
| 086.5100.001 | Колесо зубчатое сменное Z=36; m=2 | 1 | (Сменные зубчатые колеса для нарезания резьбы, не указанной в таблице) |
| 086.5100.004 | Колесо зубчатое сменное Z=50; m=2 | 1 | Поставляется отдельным местом в общей упаковке станка |
| 086.5100.006 | Колесо зубчатое сменное Z=54; m=2 | 1 | -«- |
| 086.5100.007 | Колесо зубчатое сменное Z=64; m=2 | 1 | -«- |
| 086.5100.008 | Колесо зубчатое сменное Z=65; m=2 | 1 | -«- |
| 086.5100.009 | Колесо зубчатое сменное Z=69; m=2 | 1 | -«- |
| 086.5100.010 | Колесо зубчатое сменное Z=70; m=2 | 1 | -«- |
| 086.5100.011 | Колесо зубчатое сменное Z=81; m=2 | 1 | -«- |
| 086.5100.012 | Колесо зубчатое сменное Z=88; m=2 | 1 | -«- |
| 086.5100.015 | Колесо зубчатое сменное Z=80; m=1,5 | 1 | -«- |
| 086.5100.016 | Колесо зубчатое сменное Z=127; m=1,5 | 1 | -«- |
| Принадлежности | |||
| Втулки ГОСТ13598 | |||
| 6100-0143 (3/2) | 1 | Поставляется отдельным местом в общей упаковке станка | |
| 6100-0146 (5/3) | 1 | -«- | |
| 6100-0147 (5/4) | 1 | -«- | |
| Клинья ГОСТ 3025 | |||
| 7851-0012 (1/2) | 1 | То же | |
| 7851-0013 (3) | 1 | -«- | |
| 7851-0014 (4) | 1 | -«- | |
| Оправка ГОСТ 2682 6039-0009 | 1 | -«- | |
| Центр вращающийся А1-5-П ГОСТ 8742 | 1 | -«- | |
| Центр упорный ГОСТ 13214 7032-0035 Морзе 5ПТ 7032-4167-0049 Морзе 6 | 1 | -«- | |
| 086.0700.000 | Линейка отсчета поперечного хода суппорта | 13) | -«- |
| 086.7000.000 | Линейка конусная | 13) | -«- |
| 086.1700.000 | Резцедержатель задний | 13) | -«- |
| 086.2200.000 | Упор микрометрический продольного хода | 1 | Поставляется отдельным местом в общей упаковке станка |
| 086.2300.000 | Люнет подвижный (min Ø20, max Ø100) | 1 | Поставляется отдельным местом в общей упаковке станка |
| 086.2600.000 | Люнет неподвижный (min Ø30, max Ø160) | 1 | -«- |
| 097.2300.000 | Люнет подвижный (min Ø20, max Ø100) | 11) | -«- |
| 097.2600.000 | Люнет неподвижный (min Ø30, max Ø160) | 11) | -«- |
| 086.4300.000**** | Устройство цифровой индикации | 13) | ****Исполнения по РМЦ и системам |
| 042.0000.000 | Сверлильно-фрезерное приспособление | 13) | -«- |
| ОК101.0000.000 | Опора клиновая | 6 | С РМЦ 1000 и 1500 |
| ОК101.0000.000 | Опора клиновая | 8 | С РМЦ 2000 и 3000 |
| УГ0103.3200.000 | Державка | 13) | -«- |
| Документы | |||
| 042.0000.000 РЭ | Сверлильно-фрезерное устройство. Руководство по эксплуатации | 1 | Для станка с индексом «С» |
| Согласно договору, контракту | Устройство цифровой индикации. Руководство по эксплуатации (паспорт) | 1 | Для станка с индексом «Ц1», «Ц2» и т.д. |
| Примечание. | |||
| 1) Для станка с индексом «В». | |||
| 2) Для станка с индексом «К» РМЦ 2000мм. | |||
| 3) По заказу устанавливается на станок на заводе-изготовителе станка. | |||
