Токарно-винторезный станок с ЧПУ 16А20Ф3 предназначен для высокоточной обработки сложных деталей в серийном производстве. Основные характеристики: диаметр обработки до 500 мм, высота центров 55 мм (опция 64 мм), расстояние между центрами 1000 мм (до 2000 мм по заказу). Оснащен 8-позиционной револьверной головкой и двигателем шпинделя 11 кВт с частотой вращения 20-2500 об/мин. Совместим с системами ЧПУ Siemens, Fagor, Heidenhain и FANUC. Обеспечивает точность позиционирования 0,01 мм и повторяемость 0,003 мм.

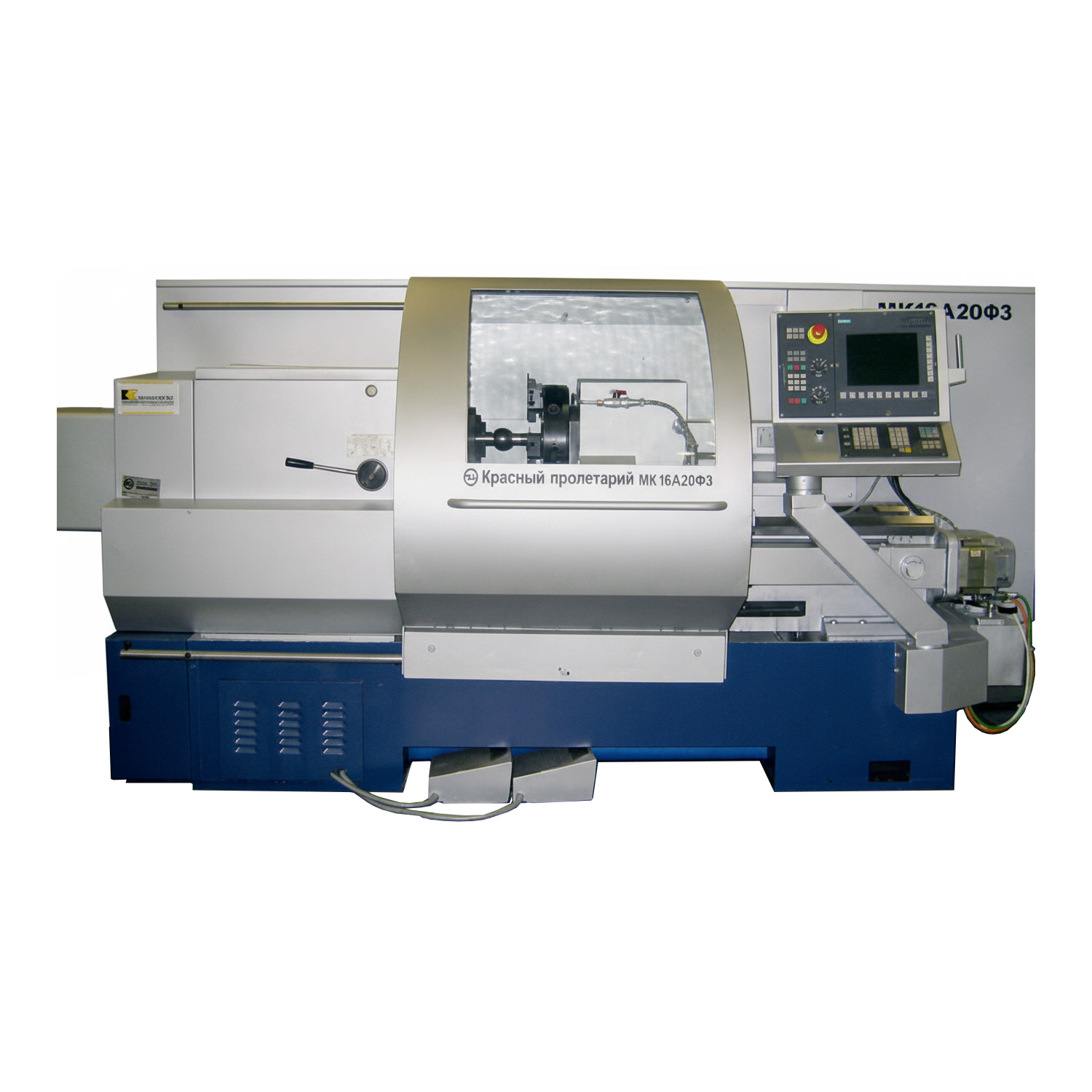

Токарный станок с ЧПУ 16А20Ф3
Технические характеристики
Токарно-винторезный станок модели 16А20Ф3 с числовым программным управлением предназначен для комплексной обработки сложных деталей типа тел вращения в условиях серийного производства. Станок выполняет токарные операции, включая черновую и чистовую обработку, нарезание резьб, точение конусов и фасонных поверхностей.
Ключевые технологические особенности: 8-позиционная револьверная головка с быстрой сменой инструмента, двухкоординатная система управления с шаговыми двигателями, автоматическая подача суппорта с точностью позиционирования 0,01 мм. Высота центров над станиной составляет 55 мм (с возможностью увеличения до 64 мм по спецзаказу), что позволяет обрабатывать детали диаметром до 500 мм.
Станок оснащен электродвигателем главного привода мощностью 11 кВт с частотой вращения шпинделя 20-2500 об/мин. Система ЧПУ может быть адаптирована под управляющие системы Siemens Sinumerik (базовая комплектация), Fagor, Heidenhain или FANUC. Предусмотрены режимы автоматического цикла, цифровая индикация координат и измерительная система обратной связи.
| Наименование параметра | Значение | |
|---|---|---|
| Класс точности станка по ГОСТ 8-82 | П | |
| Наибольший диаметр изделия, устанавливаемого над станиной | 500 мм | |
| Наибольший диаметр обрабатываемого изделия | ||
| над станиной | 320 мм | |
| над суппортом | 200 мм | |
| Наибольшая длина устанавливаемого изделия в центрах | 1000 мм (1500 мм, 2000 мм на заказ) |
|
| Наибольшая длина обрабатываемого изделия при 8-ми позиционной головке | 750 мм (1150 мм, 1750 мм на заказ) |
|
| Диаметр цилиндрического отверстия в шпинделе | 55 мм (64 мм на заказ) |
|
| Наибольший ход суппорта | ||
| поперечный | 210 мм | |
| продольный | 905; 1305; 1905 мм | |
| Максимальная рекомендуемая скорость рабочей подачи | ||
| продольной | 2000 мм/мин | |
| поперечной | 1000 мм/мин | |
| Количество управляемых координат | 2 | |
| Количество одновременно управляемых координат | 2 | |
| Точность позиционирования | 0,01 мм | |
| Повторяемость | 0,003 мм | |
| Диапазон частот вращения шпинделя | 20…2500 мин⁻¹ | |
| Максимальная скорость быстрых перемещений | ||
| продольных | 15 м/мин | |
| поперечных | 7,5 м/мин | |
| Количество позиций инструментальной головки | 8 | |
| Мощность привода главного движения | 11 кВт | |
| Суммарная потребляемая мощность | 21,4 кВт | |
| Габаритные размеры станка | ||
| длина | 3700 мм (4215, 4635) |
|
| длина (с транспортером стружкоудаления) | 5160 мм | |
| ширина | 2260 мм | |
| высота | 1650 мм | |
| Масса станка (без транспортера стружкоудаления) | 4000 кг (4400, 4700) | |
| Род тока питающей сети | Переменный трехфазный | |
| Напряжение | 380 В | |
| Частота тока | 50 Гц | |
